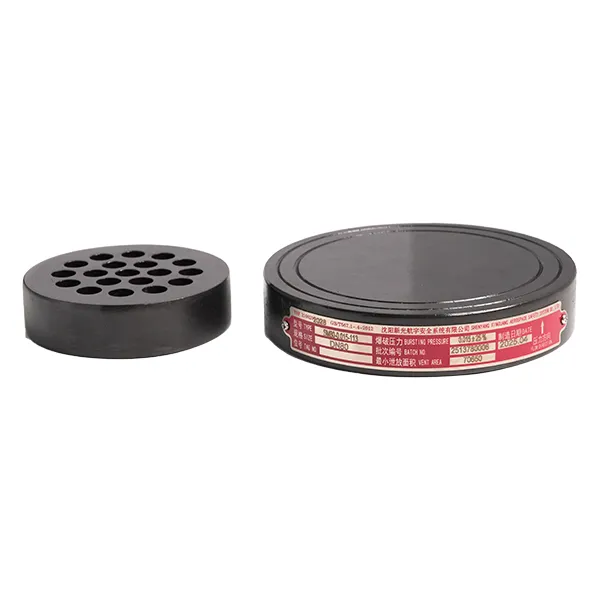

Um disco de ruptura de grafite é um dispositivo de alívio de pressão usado para proteção contra sobrepressão em vasos de pressão. Consiste em um corpo de disco de ruptura e um suporte, projetado para romper e liberar a pressão em um valor predefinido, garantindo a segurança do equipamento.
Função protetora em trocadores de calor de grafite
Em trocadores de calor de grafite do tipo bloco e casco e tubos, os discos de ruptura de grafite são normalmente instalados no lado do casco ou na extremidade da tubulação. Esses trocadores de calor são usados para transferência de calor com fluidos corrosivos. Em caso de bloqueio ou reação no canal, a pressão interna pode aumentar rapidamente. O disco de ruptura se rompe prontamente em caso de sobrepressão, liberando a pressão e evitando danos ao corpo do trocador de calor, garantindo assim a operação estável e de longo prazo do equipamento de troca de calor.
Barreira de segurança em reatores de grafite
Equipamentos de reação de grafite, como fornos de síntese, torres de absorção e reatores, são comumente usados em processos altamente corrosivos, como a síntese de ácido clorídrico e a absorção de ácido sulfúrico. Aumentos anormais de pressão podem ocorrer durante as reações. O disco de ruptura, instalado no topo do equipamento ou na tubulação de saída, é ativado imediatamente quando a pressão atinge o valor definido, proporcionando alívio rápido da pressão e evitando a ruptura do reator. Ele serve como a barreira de segurança final para a proteção do processo.
Função protetora em tubulações de grafite e tanques de armazenamento
Em sistemas de tubulação e tanques de armazenamento de grafite que transportam ou armazenam fluidos corrosivos, a sobrepressão localizada pode resultar de operação incorreta de válvulas, fontes de calor externas ou bloqueios no sistema. Como componente de proteção localizada, o Disco de Ruptura de Grafite se rompe preferencialmente para aliviar a pressão, prevenindo rompimentos na tubulação ou danos ao tanque e mantendo a integridade do sistema de transporte.
Principais aplicações industriais
Indústria cloro-álcali: Protege os equipamentos contra danos relacionados à pressão em sistemas de resfriamento, secagem e transporte de gás cloro úmido.
Ácido fosfórico por processo úmido: Instalado no espaço de vapor de tanques de reação e concentradores para suportar flutuações frequentes de pressão e evitar danos por fadiga do equipamento.
Síntese de pesticidas:Utilizado em reatores de cloração e sulfonação para alívio rápido de pressão durante reações intensamente exotérmicas e picos repentinos de pressão.
Intermediários farmacêuticos:Oferece proteção anticorrosiva para reatores, exigindo substituição pouco frequente e permitindo a produção contínua.
A principal função dos discos de ruptura de grafite em ambientes de baixa pressão e altamente corrosivos é fornecer um caminho confiável para alívio de pressão, protegendo equipamentos essenciais como trocadores de calor, reatores, tubulações e tanques de armazenamento contra danos por sobrepressão, ao mesmo tempo que garante estabilidade operacional a longo prazo por meio de excelente resistência à corrosão.
