Em vasos de pressão, reatores e sistemas de tubulação, os discos de ruptura são um dos dispositivos de proteção passiva contra sobrepressão mais comuns e confiáveis. Com base no material, os discos de ruptura são geralmente divididos emdiscos de ruptura de grafitee discos de ruptura metálicos. Embora ambos desempenhem a mesma função de segurança, diferem significativamente em condições de operação, características de desempenho e métodos de instalação. Compreender essas diferenças ajuda os engenheiros a tomar decisões de seleção mais informadas em projetos reais.
Características do material.
Os discos de ruptura metálicos são normalmente fabricados em aço inoxidável, ligas à base de níquel ou outros materiais metálicos. Oferecem alta resistência mecânica e boa ductilidade, tornando-os adequados para aplicações com frequentes flutuações de pressão e maiores requisitos de resistência à fadiga. No entanto, em meios altamente corrosivos ou sistemas de alta pureza, os materiais metálicos podem sofrer corrosão ou liberar íons metálicos, o que pode representar um risco de contaminação do processo.
Em contraste,Discos de ruptura de grafite São fabricados com grafite de alta pureza. O grafite oferece naturalmente excelente resistência à corrosão e permanece estável quando exposto à maioria dos ácidos, álcalis e solventes orgânicos. Por isso, os discos à base de grafite são amplamente utilizados em processamento químico, química fina e aplicações farmacêuticas, onde a resistência à corrosão e a pureza do meio são essenciais.
Resistência à temperatura e condições de operação.
Discos de ruptura metálicos podem operar em uma ampla faixa de temperatura, mas seu desempenho pode se degradar mais rapidamente sob condições combinadas de alta temperatura e alta corrosão, o que pode reduzir sua vida útil.
Alta temperaturadiscos de ruptura de grafiteNossos discos de ruptura de grafite são projetados para operar de forma confiável em temperaturas que variam de -50 °C a 200 °C, tornando-os ideais para sistemas de reação de alta temperatura e condições de serviço corrosivas. Para ambientes químicos ainda mais agressivos, revestimentos de PTFE ou FEP podem ser adicionados para aumentar ainda mais a resistência química.
Flexibilidade de instalação e compatibilidade de sistemas.
Do ponto de vista da instalação, os discos de ruptura metálicos são geralmente instalados com suportes específicos para garantir uma distribuição uniforme do peso e uma pressão de ruptura precisa.

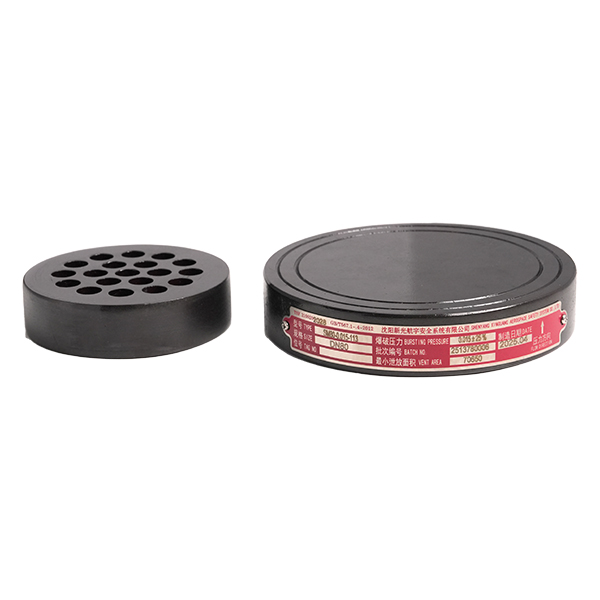

Os discos de ruptura de grafite oferecem maior flexibilidade de instalação. Podem ser instalados diretamente entre flanges ou utilizados com um suporte, facilitando a integração em sistemas de tubulação existentes. Em condições operacionais estáveis, a pressão de trabalho admissível pode atingir até 80% da pressão mínima de ruptura. Quando houver flutuações de pressão, recomenda-se limitar a operação a 60%. Para sistemas que envolvam condições de vácuo, é necessário um suporte perfurado para garantir o apoio adequado e evitar danos ao disco.
Comportamento em caso de explosão e considerações de segurança.
Quando discos de ruptura metálicos se rompem, geralmente se abrem por rasgo ou flambagem reversa. Os fragmentos resultantes são geralmente bem controlados, o que permite que, em algumas aplicações, os discos metálicos sejam instalados em série com válvulas de alívio de segurança como parte de uma estratégia de proteção combinada.
Os discos de ruptura de grafite comportam-se de maneira diferente. Em caso de sobrepressão, liberam a pressão por fragmentação, o que proporciona uma resposta rápida, mas gera detritos de grafite. Por esse motivo, os discos de ruptura de grafite não devem ser instalados em série com válvulas de segurança e geralmente são usados como dispositivos de alívio de pressão independentes. Essa característica deve ser cuidadosamente considerada durante o projeto do sistema.
Orientação para seleção e suporte ao cliente.
Em geral, os discos de ruptura metálicos são mais adequados para aplicações com ciclos frequentes de pressão e baixo risco de corrosão. Para sistemas que envolvem alta corrosão, temperaturas elevadas ou requisitos rigorosos de pureza, os discos de ruptura de grafite costumam ser a opção mais confiável.
