O hidrogênio possui um alto conteúdo energético por massa, mas um conteúdo energético muito baixo por volume. Para que o hidrogênio seja viável para veículos com células de combustível (FCEVs) e transporte industrial, ele precisa ser comprimido a pressões extremas — tipicamente 350 bar (5.000 psi) para caminhões pesados e 700 bar (10.000 psi) para carros de passeio. Pressões ainda maiores são utilizadas em bancos de armazenamento em cascata estacionários.
Gerenciar essas pressões extremas exige uma arquitetura de segurança impecavelmente confiável. Este artigo examina o papel crítico deDiscos de rupturae dispositivos de alívio de pressão ativados termicamente (TPRDs) na cadeia de valor do armazenamento de hidrogênio, desde reboques tubulares até cilindros compostos do Tipo IV.
A Revolução do Trailer do "Tube":
Antes de o hidrogênio chegar a um posto de abastecimento, ele geralmente é transportado por meio de reboques tubulares ou MEGCs (recipientes de gás de múltiplos elementos). Esses enormes tubos de aço ou compósito armazenam centenas de quilogramas de hidrogênio.
As normas de segurança (como ADR/RID na Europa e DOT nos EUA) exigem dispositivos de segurança redundantes.
O papel deDiscos de rupturaCada tubo deve ser protegido contra sobrepressão causada por enchimento excessivo ou expansão térmica. Dada a enorme quantidade de energia armazenada,disco de ruptura Deve proporcionar uma abertura total instantânea para liberar o gás antes que a integridade do tanque seja comprometida.
Tendência: Observamos uma mudança para discos de flambagem reversa nessas aplicações. Por quê? Porque eles suportam pressões de operação de até 95% da sua pressão de ruptura. Isso permite que os operadores encham os tanques mais próximos do limite sem o risco de vazamento acidental, maximizando a eficiência do transporte.
Tanques Tipo IV e o Risco de Incêndio:
O armazenamento moderno de hidrogênio utiliza tanques do Tipo IV (revestimento de polímero envolto em fibra de carbono). Embora resistente, a resina de fibra de carbono se degrada rapidamente em caso de incêndio. Se um tanque de hidrogênio for consumido pelas chamas, a pressão aumenta enquanto a parede do tanque enfraquece — uma combinação que pode levar a uma falha catastrófica.
É aí que entra o TPRD (Dispositivo de Alívio de Pressão Ativado Termicamente), frequentemente funcionando em conjunto comdiscos de ruptura.
Como funciona: Ao contrário de um padrãodisco de ruptura Um dispositivo que reage à pressão, um TPRD (dispositivo de liberação de pressão térmica) reage ao calor. Um bulbo de vidro ou uma liga metálica fusível aciona a abertura da válvula quando a temperatura excede aproximadamente 110 °C, liberando o hidrogênio com segurança antes que a pressão suba o suficiente para romper o tanque.
ODisco de ruptura Componente: Em muitos sistemas de armazenamento estacionário, umdisco de ruptura é colocado a montante do TPRD ou da válvula de alívio para garantir uma vedação perfeita. Vazamentos de hidrogênio através da sede da válvula são comuns; umdisco de ruptura Atua como uma rolha perfeita, garantindo zero vazamento até que ocorra uma emergência.
Lidando com o Efeito "Joule-Thomson":
Uma característica única do hidrogênio é que ele se aquece ao se expandir (o efeito Joule-Thomson inverso) a certas temperaturas. No entanto, durante a liberação rápida (despressurização), a alta velocidade do gás pode causar vibração e choque acústico.

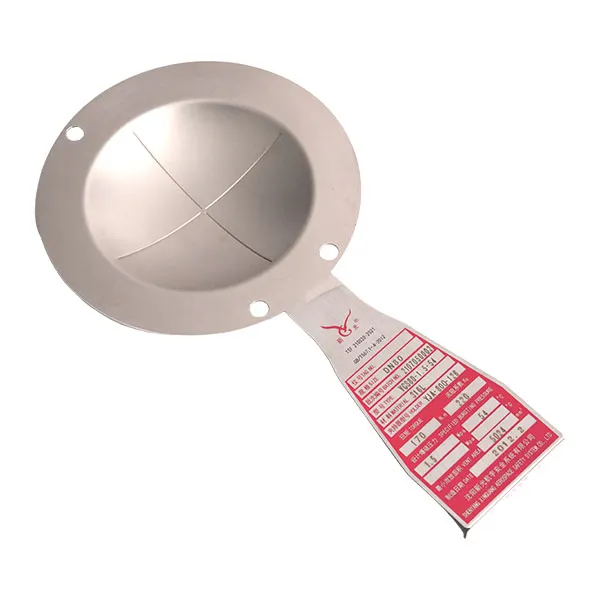

Modernodiscos de rupturaOs discos para armazenamento de H2 são projetados para não se fragmentarem. Se um disco se quebrar, fragmentos de metal podem gerar faíscas contra a tubulação, inflamando o jato de hidrogênio liberado. Portanto, tecnologias como ranhuras, ranhuras transversais ou pinos de flambagem são imprescindíveis para garantir que o disco se abra de forma limpa, sem liberar estilhaços.
Normas e Conformidade: ISO 11119 e ISO 19881:
O mercado global está se consolidando em torno de normas ISO rigorosas. Os fabricantes de sistemas de armazenamento de H2 agora são obrigados a realizar testes de ciclo rigorosos em seus dispositivos de segurança.
UMdisco de ruptura Um tanque de 700 bar não é testado apenas uma vez. Ele precisa suportar milhares de ciclos de pressão (enchimento e esvaziamento) sem sofrer fadiga. Isso impulsionou...disco de ruptura Os fabricantes devem desenvolver ligas ultrarresistentes e técnicas de corte a laser de precisão que garantam a estabilidade ao longo da vida útil de 15 a 20 anos de um cilindro de armazenamento.
À medida que a infraestrutura de hidrogênio se expande de projetos-piloto de nicho para a adoção em massa, a segurança dos sistemas de armazenamento torna-se fundamental. O setor está abandonando as válvulas de segurança genéricas em favor de soluções integradas e específicas para alta pressão. Para compradores B2B, compreender a diferença entre um disco padrão e um dispositivo de segurança específico para hidrogênio é essencial para garantir a conformidade e a segurança pública.
Construindo um banco de armazenamento de hidrogênio ou um reboque para transporte? Certifique-se de que seus dispositivos de alívio de pressão atendam aos padrões ISO. Baixe nosso Guia de Segurança para Hidrogênio em Alta Pressão ou entre em contato conosco para uma consulta.
