No complexo mundo do alívio de pressão, a seleção do material é tão crucial quanto o dimensionamento. Os dois principais produtos do setor são os discos de ruptura metálicos (aço inoxidável, Inconel, Hastelloy) eDiscos de ruptura de grafite.
Para um gerente de compras ou engenheiro de processos, a escolha geralmente se resume a um equilíbrio: durabilidade versus resistência química ou custo inicial versus frequência de manutenção.
Embora os discos metálicos (especialmente os de flambagem reversa) dominem o mercado de alta pressão, o grafite continua sendo o herói desconhecido da indústria química corrosiva. Este guia oferece uma comparação abrangente e imparcial para ajudá-lo a determinar qual tecnologia é mais adequada para sua planta.

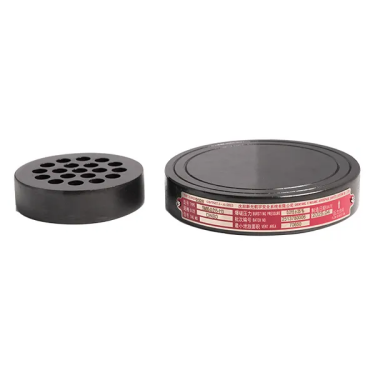

1.Discos de ruptura de grafiteO escudo químico.
Os discos de grafite não são estampados a partir de uma folha; eles são usinados a partir de um bloco sólido de grafite que foi impregnado com resinas fenólicas (ou outros aglutinantes) para torná-lo impermeável.
As vantagens:
Resistência química universal: Esta é a principal razão para comprar grafite. Além do flúor livre e de fortes agentes oxidantes, o grafite impregnado é inerte a quase todos os ácidos, álcalis e solventes. É o padrão ouro para contato com ácido clorídrico (HCl) e ácido sulfúrico (H₂SO₄).
Capacidade de baixa pressão de ruptura: O grafite é excelente para aplicações de pressão muito baixa (por exemplo, proteção de recipientes revestidos de vidro ou tanques de armazenamento) onde discos de metal podem ser muito espessos para romper com precisão.
Custo-benefício para peças exóticas: Se a alternativa for um disco de metal sólido de tântalo ou titânio, um disco de grafite costuma ser 80% mais barato, oferecendo resistência à corrosão semelhante.
As desvantagens:
Fragilidade: O grafite é quebradiço. Se cair, ele racha. Se os parafusos da flange forem apertados de forma irregular, ele racha. A instalação requer cuidado.
Fragmentação: Quando um disco de grafite se rompe, ele se estilhaça em milhares de pequenos pedaços. Isso o torna inadequado para instalação a montante de uma válvula de segurança (a menos que seja utilizado um suporte/proteção a vácuo), pois os detritos podem obstruir a válvula.
Limites de temperatura: O grafite em si é resistente ao calor, mas a resina de impregnação não. A maioria dos discos de grafite tem um limite de temperatura de aproximadamente 170°C a 200°C (338°F a 392°F).
2. Discos de Ruptura Metálicos: Os Profissionais de Precisão.
Os discos metálicos são encontrados em dois tipos principais: de ação direta (carregados por tensão) e de ação reversa (carregados por compressão). Geralmente são fabricados com lâminas de aço inoxidável 316L, níquel, Monel, Inconel ou Hastelloy.
As vantagens:
Projetos sem fragmentação: Os discos modernos de flambagem reversa abrem ao longo de linhas marcadas (como uma pétala de flor) sem liberar partes soltas. Isso é obrigatório se o disco for instalado antes de uma válvula de alívio de segurança.
Altos índices de operação: Um disco metálico de ação reversa de alta qualidade permite operar o sistema com até 90% ou mesmo 95% da pressão de ruptura sem fadiga. O grafite normalmente limita-se a 75-80%.
Resistência ao vácuo: Muitos discos metálicos são autossustentáveis sob vácuo. O grafite geralmente requer uma barra ou disco de suporte de vácuo separado, o que restringe a área de fluxo.
Conformidade sanitária: Para as indústrias alimentícia e farmacêutica, os discos metálicos podem ser polidos até uma rugosidade Ra < 0,5 µm e são compatíveis com os processos CIP/SIP. O grafite é poroso (em nível microscópico) e geralmente não é adequado para aplicações de altíssima pureza.
As desvantagens:
Sensibilidade à fadiga: O metal sofre fadiga ao longo do tempo, especialmente em aplicações pulsantes.
Custo do material: Embora o aço inoxidável 316L seja barato, se você precisar de Hastelloy C276 ou Monel para resistência à corrosão, o preço dispara.
