Em equipamentos elétricos de alta tensão, se um aumento repentino de pressão não for aliviado a tempo, o risco de ruptura do equipamento e vazamento do fluido aumenta rapidamente.Discos de ruptura para a indústria de energia Proporcionam uma resposta física que alivia a pressão em milissegundos, sem depender de energia externa — tornando-se a última linha de defesa para a segurança do equipamento.
O que são discos de ruptura para a indústria de energia?

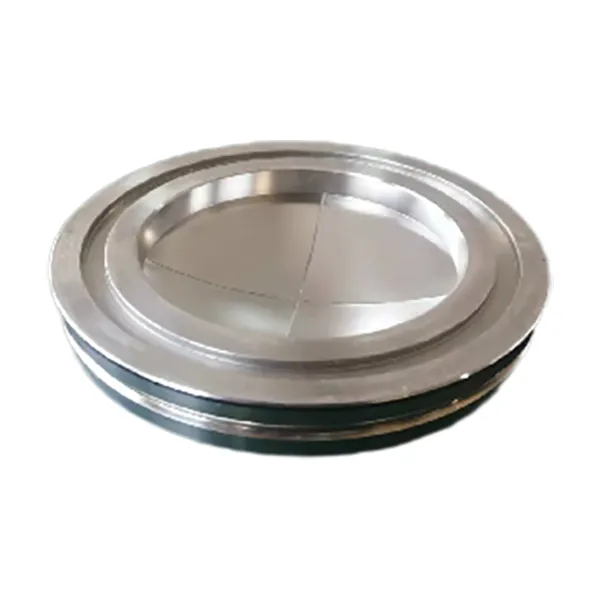

Discos de ruptura para a indústria de energia São instalados em equipamentos elétricos de alto valor, como painéis de distribuição isolados a gás, transformadores de corrente SF6 e disjuntores. Quando ocorre uma sobrepressão anormal interna, a própria estrutura do disco se abre rapidamente a uma pressão predefinida para aliviar a pressão e impedir que a carcaça do equipamento se rompa. Ao contrário das válvulas de alívio tradicionais, os discos de ruptura não possuem partes móveis — sua ativação depende inteiramente das propriedades do material e da usinagem de precisão.
Aplicações em Sistemas de Energia.
Discos de ruptura para a indústria de energia São amplamente utilizados em painéis de alta tensão, subestações isoladas a gás (GIS), transformadores de corrente SF6, disjuntores e comutadores de derivação sob carga de transformadores. Quando ocorre uma falha de arco ou sobrepressão operacional dentro do equipamento, a pressão aumenta instantaneamente — o disco de ruptura a alivia a tempo, impedindo que o incidente se agrave.
Princípio de funcionamento e mecanismo de prevenção de explosões.
O mecanismo de prevenção de explosões dediscos de ruptura para a indústria de energia O mecanismo é baseado em uma pressão predefinida. O núcleo é uma membrana metálica usinada com precisão. Quando a pressão interna atinge o valor de ruptura calibrado, a membrana se abre instantaneamente ao longo de linhas pré-marcadas — sem necessidade de sinal externo. Dependendo do design da membrana, uma cúpula de ação direta se rompe por tração, enquanto uma cúpula de ação reversa utiliza instabilidade compressiva para se abrir. Todo o processo é puramente físico e ocorre em milissegundos.
Dicas de seleção e instalação no local.
Ao escolherdiscos de ruptura para a indústria de energiaÉ necessário considerar a pressão de operação do equipamento, o tipo de fluido, o tamanho da conexão e o método de montagem. A pressão de ruptura deve ser superior à pressão máxima de operação, mas inferior ao limite de pressão do equipamento. Para os materiais, escolha aço inoxidável, cobre ou alumínio, dependendo da corrosividade do fluido. Durante a instalação, preste atenção à orientação do disco, à seleção da junta e ao torque dos parafusos.
Manutenção diária.
Discos de ruptura para a indústria de energia Devem ser substituídos imediatamente após a ativação — não são reutilizáveis. Verifique regularmente o disco quanto a corrosão, arranhões ou deformações e verifique se a junta está desgastada. Para equipamentos externos, certifique-se também de que a abertura de ventilação não esteja obstruída por detritos ou gelo. Se a pressão flutuar frequentemente, reduza o intervalo de inspeção. Durante paradas programadas, registre a data de instalação e a pressão de ruptura calibrada e mantenha peças de reposição à mão. Como os discos de ruptura não possuem partes móveis, não precisam de lubrificação ou ajuste — basta manter o ambiente de instalação limpo e evitar danos mecânicos.
