Vasos de pressão são equipamentos comuns e críticos em indústrias como a química, de petróleo, gás e farmacêutica. Eles são tipicamente usados para armazenar ou processar gases e líquidos e operam sob condições específicas de pressão. Se a pressão interna exceder os limites de projeto, pode ocorrer deformação, ruptura ou até mesmo acidentes graves. Portanto, dispositivos de proteção contra pressão confiáveis devem ser instalados em sistemas de vasos de pressão.
O que são discos de ruptura?

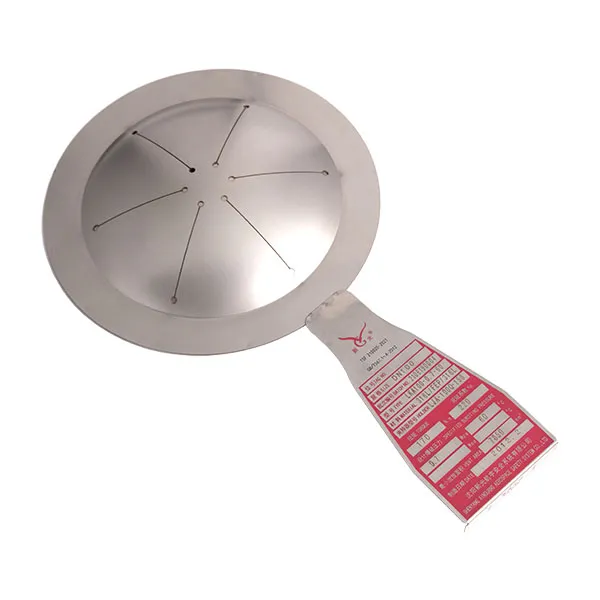

Os discos de ruptura são dispositivos de segurança de uso único para alívio de pressão, normalmente instalados em vasos de pressão ou sistemas de tubulação. Quando a pressão do sistema atinge uma pressão de ruptura predefinida, o disco se rompe rapidamente, criando um canal de alívio que permite a liberação rápida do excesso de pressão. Ao contrário das válvulas de segurança,discos estourando Não possuem partes móveis; consequentemente, apresentam uma estrutura simples, resposta rápida e excelente desempenho de vedação. Em muitos sistemas industriais que exigem alta confiabilidade e estanqueidade superior, os discos de ruptura servem como equipamentos de proteção de segurança essenciais.
Princípio de funcionamento dos discos de ruptura
O princípio pelo qualdiscos estourando A proteção de vasos de pressão baseia-se principalmente em um mecanismo de controle e alívio rápido de pressão. Durante a operação normal do equipamento, a pressão interna dentro do vaso permanece abaixo da pressão de ruptura definida no disco; nessa fase, o disco permanece intacto, garantindo assim a estanqueidade do sistema. Quando a pressão interna aumenta continuamente — devido a anomalias no processo, aumentos de temperatura, reações descontroladas, bloqueios de tubulação ou causas semelhantes — a pressão se aproxima gradualmente do valor definido no disco. Assim que a pressão atinge a pressão de ruptura projetada, o disco de ruptura se rompe em um intervalo de tempo extremamente curto, criando um canal de alívio de pressão que se abre instantaneamente. Dessa forma, o excesso de pressão interna é rapidamente liberado, evitando assim o aumento da pressão e protegendo a integridade estrutural do vaso de pressão.
Locais de instalação de discos de ruptura em sistemas de vasos de pressão
Para obter proteção ideal, os discos de ruptura são normalmente instalados em locais críticos em vasos de pressão, tais como:
A parte superior do vaso de pressão
Saída do oleoduto
Instalação a montante das válvulas de segurança
Espaço vazio em tanques de armazenamento.
Normalmente, é nesses locais que a pressão do sistema tende a se acumular com maior frequência. Quando ocorrem anomalias no sistema, os discos de ruptura podem responder rapidamente e liberar a pressão.
Em alguns sistemas industriais, os discos de ruptura também são usados em conjunto com válvulas de segurança. Os discos de ruptura podem atuar como um dispositivo de pré-proteção para válvulas de segurança, melhorando o desempenho da vedação do sistema e prevenindo a corrosão da válvula pelo fluido. Como um dispositivo de proteção contra pressão altamente eficiente e confiável, os discos de ruptura podem liberar a pressão rapidamente quando a pressão do sistema excede os limites de segurança, protegendo assim a integridade estrutural do equipamento. Com as normas de segurança industrial cada vez mais rigorosas, o papel dos discos de ruptura em sistemas de proteção de vasos de pressão torna-se cada vez mais importante. Através de seleção criteriosa, instalação padronizada e inspeção e manutenção regulares, os discos de ruptura podem proporcionar uma garantia de segurança estável e de longo prazo para equipamentos industriais.
