O que é uma ruptura de disco por flambagem reversa?

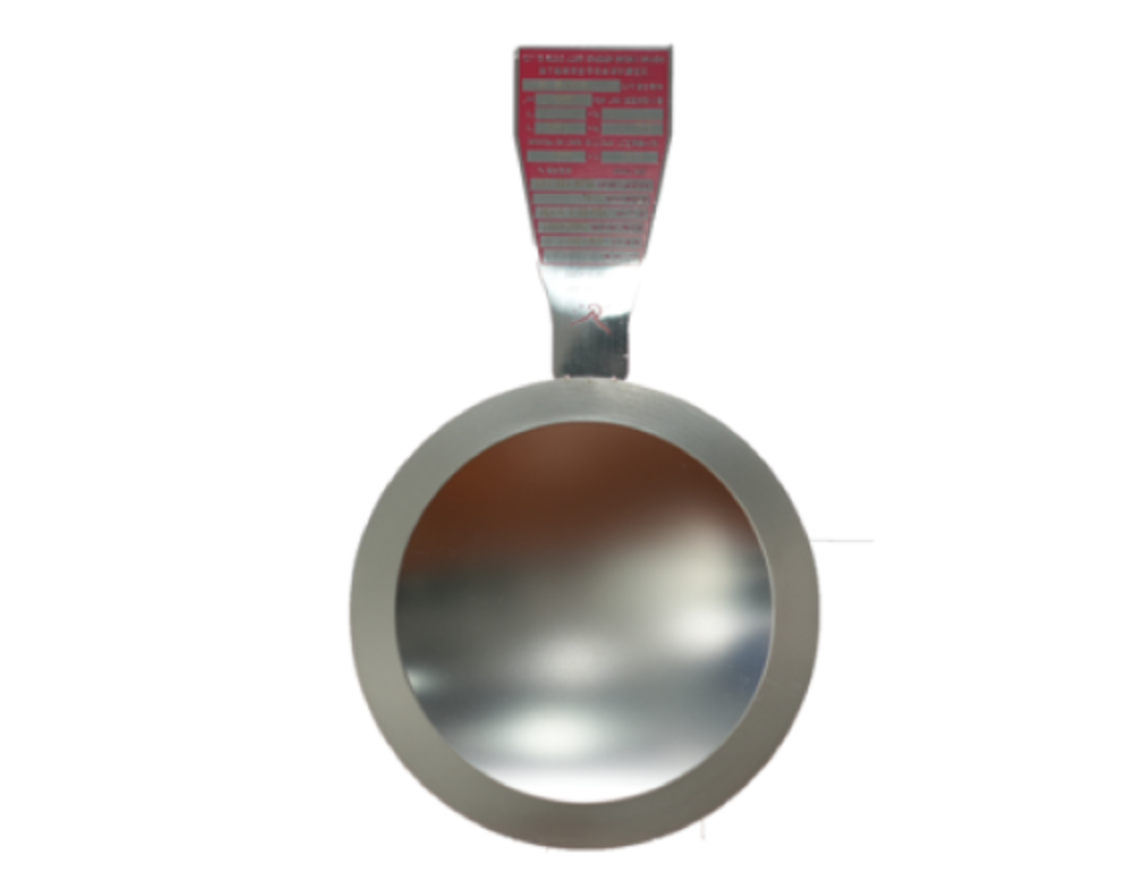

UMDisco de ruptura por flambagem reversa É um dispositivo de alívio de pressão com um design de estrutura arqueada invertida. Ao contrário dos discos de ruptura verticais tradicionais, a estrutura arqueada de umDisco de ruptura por flambagem reversadurante a instalação, as protuberâncias se formam na direção oposta à da fonte de pressão. Em condições normais de operação, a pressão do sistema atua sobre a superfície côncava do disco de ruptura, mantendo sua estrutura estável. Quando a pressão aumenta gradualmente e atinge um valor predefinido, aDisco de ruptura por flambagem reversaO disco de ruptura com arco reverso se abre e se rompe instantaneamente, liberando rapidamente a pressão do sistema e protegendo o equipamento. Esse design estrutural exclusivo confere ao disco de ruptura com arco reverso vantagens significativas em termos de estabilidade, vida útil e precisão de ruptura.
Princípio básico de funcionamento do disco de ruptura por flambagem reversa
1. Fase de Operação Normal
Durante a operação normal, a pressão do sistema é inferior à pressão de ruptura projetada do disco de ruptura. Nesse momento, a pressão atua na superfície côncava do disco de ruptura, mantendo sua estrutura antiarco estável. Como essa estrutura possui alta resistência à fadiga, ela permanece estável mesmo sob flutuações de pressão prolongadas e não falha prematuramente.
2. Fase de aumento de pressão
À medida que a pressão interna aumenta gradualmente e se aproxima da pressão de ruptura definida,Disco de ruptura por flambagem reversa, o disco de ruptura começa a deformar-se. Com o aumento da pressão, a estrutura antiarco perde gradualmente a estabilidade. Quando a pressão atinge um ponto crítico, o disco de ruptura inverte-se instantaneamente. Essa inversão é o princípio de funcionamento fundamental doDisco de ruptura por flambagem reversa.
3. Fase de Explosão Instantânea
Após a estrutura antiarco se inverter, a ranhura de corte predefinida ou a área enfraquecida naDisco de ruptura por flambagem reversa A ruptura ocorre rapidamente, formando um canal de alívio de pressão. Em um curto período, o fluido de alta pressão dentro do equipamento é liberado rapidamente e a pressão do sistema cai drasticamente, evitando danos ao vaso de pressão, à tubulação ou ao equipamento. Todo o processo geralmente leva apenas um curto tempo, protegendo assim a segurança dos sistemas industriais.
Características estruturais do disco de ruptura por flambagem reversa
O uso generalizado deDiscos de ruptura por flambagem reversa está intimamente relacionado com seu design estrutural único.
1. A estrutura arqueada invertida suporta altas pressões de operação e possui excelente resistência à fadiga. Isso permite que o disco de ruptura mantenha uma operação estável mesmo em sistemas com frequentes flutuações de pressão.
2.Discos de ruptura por flambagem reversa Oferece um controle mais preciso da pressão de ruptura. Como o disco de ruptura é acionado pela instabilidade estrutural, ele pode agir rapidamente próximo à pressão definida.
3. Este tipo de disco de ruptura normalmente possui uma longa vida útil. Em muitos sistemas industriais, ele mantém um desempenho estável mesmo durante longos períodos de operação.
Aplicações típicas de discos de ruptura por flambagem reversa
Devido à sua elevada estabilidade e excelente precisão de disparo,Discos de ruptura por flambagem reversaSão amplamente utilizados em diversos setores industriais, tais como:
* Equipamentos para reações químicas
* Vasos de pressão
* Unidades de refino de petróleo
* Sistemas de armazenamento de gás natural
* Equipamentos para produção farmacêutica
* Sistemas de tanques de armazenamento de GNL
Nesses sistemas, Discos de ruptura por flambagem reversa Normalmente, servem como um componente importante do sistema de proteção de segurança, formando um sistema completo de proteção contra pressão juntamente com válvulas de segurança e outros equipamentos.
O projeto estrutural e o princípio de funcionamento estável e confiável deDiscos de ruptura por flambagem reversaDesempenham um papel crucial nos sistemas industriais de proteção contra pressão. Através de sua estrutura arqueada invertida, que se dobra e rompe instantaneamente sob alta pressão,Discos de ruptura por flambagem reversaPode liberar rapidamente a pressão do sistema, evitando danos aos equipamentos ou acidentes de segurança. A seleção científica e a instalação padronizada garantem que o disco de ruptura desempenhe seu papel na proteção da segurança em momentos críticos.
