Em setores como o petroquímico, energético, elétrico e farmacêutico, os discos de ruptura são componentes de segurança críticos em sistemas pressurizados. A seleção inadequada pode levar a detonações acidentais e vazamentos frequentes, ou mesmo a danos em equipamentos e acidentes de segurança.

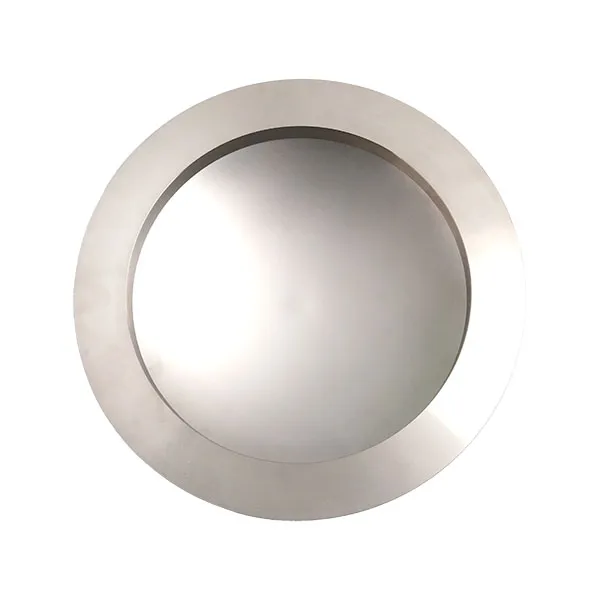

O disco de ruptura com fixação anti-arco YJ da nossa empresa, por exemplo, é amplamente utilizado em sistemas de pressão exigentes devido à sua alta precisão, resistência à fadiga e forte capacidade anti-pulsação. Então, em quais fatores-chave você deve se concentrar ao selecionar um disco de ruptura?
Este artigo analisará a questão a partir de quatro dimensões principais: tipo de meio + condições de operação + seleção de material + configuração da pressão de ruptura.
Diferenças na seleção para diferentes tipos de mídia
1. Sistema de fluido gasoso.
O gás é compressível e, uma vez que explode, a pressão é liberada extremamente rápido.
Critérios de seleção principais:
A reação de detonação deve ser rápida, limpa e completa.
É necessário um controle de pressão de detonação de alta precisão.
Prevenção de falhas (a pulsação do sistema tem um impacto significativo).
O disco de ruptura do tipo arco reverso oferece vantagens significativas em sistemas de gás:
Sua estrutura de pressão reversa proporciona resistência superior à fadiga.
É adequado para elevadas taxas de pressão de operação (normalmente atingindo 80% a 90% da pressão de ruptura definida).
É mais adequado para cenários de alta flutuação, como saídas de compressores e tanques de armazenamento de gás.
2. Sistemas de meio líquido.
Os líquidos são incompressíveis e as mudanças de pressão do sistema são normalmente mais drásticas, resultando em um impacto mais forte durante uma explosão.
Critérios de seleção principais:
O tubo deve estar totalmente aberto durante a detonação.
Impeça a entrada de detritos no cano.
O material deve ser resistente à corrosão e à erosão.
Para sistemas líquidos:
O disco de ruptura deve ser projetado como uma estrutura livre de detritos.
Os requisitos de vazão e descarga devem ser rigorosamente atendidos.
A área de ventilação deve ser calculada cuidadosamente.
3. Sistema bifásico gás-líquido.
Este é o caso mais complexo em termos de seleção de sistema.
Os riscos incluem:
Calcular a pressão de ruptura é complexo.
Estimar com precisão a capacidade de emissão é difícil.
A cronicidade e a erosão do meio ocorrem simultaneamente.
Para este tipo de sistema, recomenda-se:
Calcule a capacidade de emissão antecipadamente.
Confirme os parâmetros operacionais reais com o fornecedor.
Priorize produtos do tipo anti-arco com estrutura estável e alta resistência à fadiga.
Seleção de materiais: determina diretamente a vida útil e a segurança.
Os discos de ruptura operam sob alta pressão e em meios corrosivos por longos períodos; portanto, a escolha do material impacta diretamente sua vida útil e confiabilidade.
Os materiais comuns incluem:
Aço inoxidável (condições gerais de funcionamento).
Ligas à base de níquel (ambientes altamente corrosivos).
Materiais de liga especial (cenários de alta temperatura e alta pressão).
Ao selecionar um modelo, os seguintes pontos devem ser claramente definidos:
A composição do meio (se contém ácidos, bases, sulfetos ou íons cloreto).
A faixa de temperatura de operação.
Existe ou não pressão alternada.
Para sistemas altamente corrosivos ou de alta temperatura, é melhor investir em materiais de melhor qualidade do que economizar em componentes de segurança.
Como deve ser ajustada a pressão de detonação adequadamente?
A configuração da pressão de explosão não é "quanto menor, melhor".
Princípios fundamentais:
A pressão de ruptura deve ser superior à pressão máxima de trabalho.
A pressão de trabalho normalmente não deve exceder 80% a 90% da pressão de ruptura.
É necessário considerar os fatores de correção de temperatura.
É necessário atender aos padrões de projeto do sistema (como os requisitos ASME/PED).
As vantagens da estrutura de arco invertido são:
Ele pode operar de forma estável por períodos prolongados em taxas de pressão operacional mais elevadas.
Isso reduz o risco de detonação acidental devido à fadiga.
Isso reduz a frequência de manutenção e substituição.
Três questões que são mais facilmente negligenciadas em processos de compras:
1. Focar-se exclusivamente no preço, ignorando a compatibilidade com as condições de funcionamento.
2. Não fornecer os parâmetros completos do processo (temperatura, flutuações de pressão, composição do meio).
3. Desconsiderar a compatibilidade dos métodos de instalação com os suportes compatíveis.
Principalmente para estruturas do tipo braçadeira, é essencial confirmar a norma do flange, os requisitos de torque e a compatibilidade da superfície de vedação. Caso contrário, mesmo que o produto em si seja qualificado, a instalação inadequada pode causar vazamentos ou degradação do desempenho.
Conclusão: A seleção de produtos é essencialmente uma gestão de riscos.
Os discos de ruptura não são consumíveis comuns, mas sim a última linha de defesa em sistemas pressurizados. Para ambientes de alta pressão, pulsantes ou corrosivos, a escolha de um disco de ruptura com fixação em arco reverso — caracterizado por estabilidade estrutural, alta precisão de ruptura e forte resistência à fadiga — é uma solução mais segura e econômica a longo prazo.
Como fabricante profissional com anos de experiência em segurança sob pressão, nossos discos de ruptura de arco reverso são projetados com foco em altas taxas de pressão de trabalho, resistência à fadiga, confiabilidade de vedação e adaptabilidade a condições operacionais complexas. Nossos produtos são fabricados e testados rigorosamente de acordo com as normas internacionais, e oferecemos suporte à personalização de diversos materiais e especificações para atender às necessidades de diversas aplicações envolvendo gases, líquidos e meios corrosivos. Nosso compromisso é fornecer soluções de segurança sob pressão estáveis, confiáveis e em conformidade com as normas para clientes industriais em todo o mundo.
