Introdução ao alívio de pressão em reatores químicos:
No complexo mundo do processamento químico, o reator é o coração da operação. No entanto, reações exotérmicas, falhas no sistema de refrigeração ou erros operacionais podem levar a eventos de sobrepressão rápidos e catastróficos. Selecionar o disco de ruptura correto (também conhecido como disco de segurança) não é apenas uma questão de conformidade regulatória; é a garantia máxima para proteger seus equipamentos, sua equipe e o meio ambiente. Na Shenyang Xinguang Aerospace Safety System Co., Ltd., nossa equipe de engenharia consulta frequentemente os gerentes de planta para garantir a proteção ideal contra sobrepressão.
1. Definição da pressão de ruptura e da temperatura coincidente:
A etapa mais fundamental na seleção de um disco de ruptura é determinar a pressão de ruptura especificada na temperatura operacional correspondente. Ao contrário dos sensores eletrônicos, um disco de ruptura é um dispositivo mecânico de engenharia de precisão. A resistência à tração do metal ou material usado na fabricação do disco é diretamente afetada pela temperatura. À medida que a temperatura do processo aumenta, o material normalmente amolece, o que pode fazer com que o disco se rompa a uma pressão menor do que a que teria à temperatura ambiente. Portanto, ao enviar uma consulta, você deve fornecer tanto a pressão máxima de operação quanto a temperatura exata no local do disco durante as operações normais e em possíveis cenários de alívio.
2. Compreendendo o Índice Operacional:

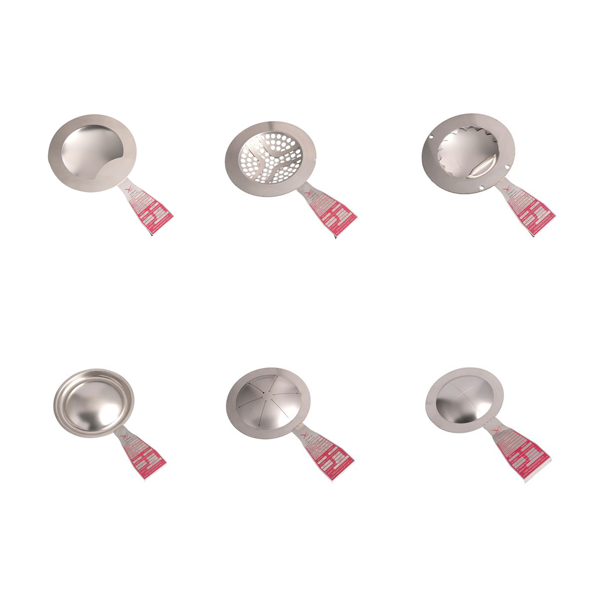

Um conceito crítico que frequentemente confunde as equipes de compras é a Razão Operacional. Esta é a relação entre a pressão operacional normal do seu sistema e a pressão de ruptura marcada no disco. Se o seu reator opera a 80 PSI e o seu disco está configurado para romper a 100 PSI, a sua razão operacional é de 80%. Diferentes modelos de discos de ruptura acomodam diferentes razões operacionais. Padrãodiscos de ação direta Normalmente, suportam taxas de operação de até 70% ou 80%. Se o seu processo químico opera muito próximo da pressão de ruptura — digamos, uma taxa de 90% ou 95% — você precisará, sem dúvida, especificar um modelo de alto desempenho.disco de ruptura por flambagem reversa Para evitar fadiga prematura e falhas não intencionais.
3. Estado do meio e corrosividade:
Reatores químicos lidam com uma vasta gama de fluidos, desde ácidos altamente agressivos até polímeros viscosos. É fundamental identificar se o fluido de alívio é um gás, um vapor, um líquido ou um fluxo multifásico. Alguns projetos de discos de ruptura, particularmente certos modelos de flambagem reversa, requerem um volume de gás em expansão para abrir completamente o disco ao longo de suas linhas de corte. Se o fluido for estritamente líquido, é necessário selecionar um disco projetado especificamente para serviço com líquidos. Além disso, a resistência à corrosão é primordial. O uso de aço inoxidável padrão em aplicações com ácido clorídrico levará à corrosão rápida e à falha prematura do disco.
4. Ciclagem de pressão e condições de vácuo:
Seu reator químico está sujeito a fortes pulsações de pressão, carregamento cíclico ou processamento em lote? Flutuações repetidas de pressão podem causar fadiga no disco de ruptura. Em aplicações de alta ciclagem, os discos de flambagem reversa são muito superiores, pois sua estrutura em forma de cúpula fica sob compressão em vez de tensão, tornando-os altamente resistentes à fadiga. Além disso, se o seu reator for submetido a condições de vácuo — seja intencionalmente ou devido ao resfriamento após uma purga de vapor — o disco deve ser capaz de suportar pressão reversa. Pode ser necessário especificar um disco com recurso de suporte a vácuo ou optar por um design de flambagem reversa mais espesso que resista naturalmente ao vácuo total sem colapsar.
O dimensionamento e a seleção adequados de um disco de ruptura exigem um profundo conhecimento de termodinâmica, mecânica dos fluidos e ciência dos materiais. Um disco de ruptura inadequado pode levar a rupturas indesejadas, paradas dispendiosas da planta ou, pior ainda, a uma falha catastrófica. Não deixe a segurança do seu processo ao acaso. Na Shenyang Xinguang Aerospace Safety System Co., Ltd., somos especializados na fabricação de soluções de alívio de pressão altamente personalizadas, adaptadas aos parâmetros exatos do seu processo.
Está projetando um novo reator químico ou atualizando seus sistemas de segurança existentes? Entre em contato com nossa equipe de engenharia técnica hoje mesmo. Envie-nos as condições do seu processo e forneceremos um cálculo de dimensionamento completo. Deixe-nos ajudá-lo a alcançar segurança e conformidade absolutas.
