Em vasos de pressão, reatores e sistemas de tubulação, a função principal de um disco de ruptura não é simplesmente "romper", mas aliviar a pressão em um ponto de ajuste preciso de maneira controlada e previsível.
Para discos de ruptura de ação direta, o design ranhurado é um dos principais fatores que afetam diretamente a estabilidade e a repetibilidade do alívio de pressão.
Lógica básica da estrutura de ação direta e do design ranhurado.
Os discos de ruptura de ação frontal são instalados com a cúpula voltada para a fonte de pressão. Em condições normais de operação, a pressão é distribuída uniformemente por toda a superfície da cúpula, conferindo ao disco alta resistência mecânica e boa estabilidade estrutural. Comparados aos discos planos, os modelos de ação frontal são mais adequados para aplicações de média a alta pressão.

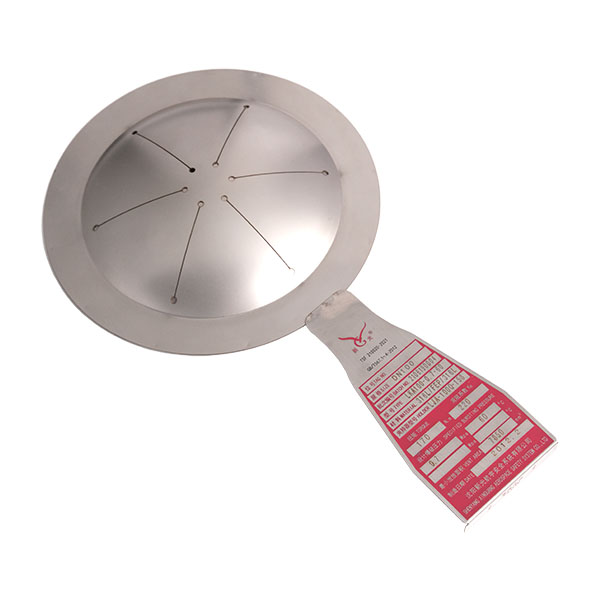

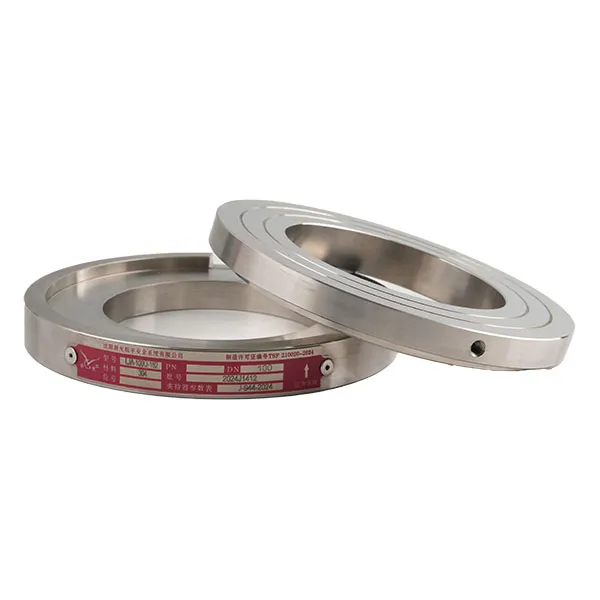

O design com ranhuras introduz zonas de fragilidade controladas dentro desta estrutura, que de outra forma seria robusta. Aproveitando oDisco de ruptura LF Por exemplo, ranhuras e perfurações de precisão são usinadas na superfície abaulada tanto da membrana de ruptura quanto do suporte. Essas áreas possuem resistência intencionalmente reduzida. Quando a pressão do sistema ultrapassa o limite de projeto, a tensão se concentra ao longo dessas ranhuras, garantindo que a ruptura ocorra em um caminho predefinido e previsível.
Efeito dos sulcos na precisão da pressão de ruptura.
Discos de ruptura sem ranhuras ou pontos fracos definidos geralmente dependem da deformação plástica geral do material ou de fraturas aleatórias. Consequentemente, a pressão de ruptura pode ser influenciada por variações no material, tensões residuais de fabricação ou condições de instalação.
Com um projeto ranhurado adequadamente desenvolvido, a faixa de pressão de ruptura torna-se muito mais consistente. Para discos de ruptura abaulados de ação direta, a pressão máxima de operação permitida pode atingir até 80% da pressão mínima de ruptura. Isso permite que o equipamento opere mais próximo do seu limite de projeto, mantendo uma margem de segurança confiável para proteção contra sobrepressão.
Como os sulcos controlam o processo de alívio de pressão.
O alívio eficaz da pressão deve ser rápido e completo. Disco de ruptura LF,Uma vez que a sobrepressão ocorre, tanto a membrana de ruptura quanto o suporte se rompem simultaneamente ao longo dos sulcos e perfurações pré-usinados. Isso permite que a abertura de alívio se forme de forma rápida e completa.
Essa ruptura controlada ajuda a evitar aberturas parciais ou rasgos irregulares, reduzindo o risco de pressão residual e impactos secundários no sistema. Esse comportamento é especialmente importante para sistemas que lidam com gases ou líquidos e explica por que os discos de ruptura com formato de cúpula são adequados para ambos os tipos de serviço.
Desempenho sob condições de contrapressão e vácuo.
Em muitos sistemas de processo, os discos de ruptura são expostos não apenas à pressão positiva, mas também a condições de vácuo ou contrapressão. Projetos de membrana única podem deformar-se sob essas condições, o que pode afetar a precisão da ruptura.
Discos de ruptura ranhurados de ação frontal com estrutura de suporte mantêm a estabilidade através da ação combinada da cúpula e do suporte. A distribuição adequada das ranhuras garante um desempenho de ruptura preciso sem comprometer a resistência ao vácuo ou à contrapressão.
Design com ranhuras e limites de segurança.
Os discos de ruptura com cúpula de ação direta geram fragmentos ao se romperem devido às suas características estruturais. Por esse motivo, normalmente não são instalados em série com válvulas de segurança, sendo utilizados como dispositivos independentes de proteção contra sobrepressão.
O objetivo do design ranhurado não é eliminar a fragmentação, mas sim garantir que a ruptura ocorra em um ponto de pressão controlado. Isso reduz o risco de falhas inesperadas e melhora a segurança geral do sistema.
O design ranhurado não se resume a enfraquecer a estrutura. Trata-se de um método preciso para controlar o caminho e a sequência da ruptura. Dessa forma, os discos de ruptura de ação direta podem proporcionar um desempenho de alívio de pressão estável e previsível sob alta pressão operacional, fluidos desafiadores e condições de processo variáveis.
ODisco de ruptura LF Obtém uma combinação equilibrada de segurança, resistência à pressão e confiabilidade de alívio através do design integrado da membrana de ruptura, do suporte e da membrana de vedação.
