Nos setores de química fina, síntese de pesticidas e fabricação farmacêutica, os reatores são equipamentos essenciais. Essas reações frequentemente envolvem altas temperaturas, altas pressões e meios altamente corrosivos (como ácido clorídrico, gás cloro, fluoreto de hidrogênio, etc.). Devido à imprevisibilidade inerente às reações químicas — onde podem ocorrer erros na sequência de carregamento, falhas no sistema de resfriamento ou interrupções na agitação — a pressão pode sair do controle instantaneamente. Para esses reatores, que muitas vezes custam milhões de dólares, um sistema de proteção de segurança de camada única geralmente é insuficiente.
Por que as válvulas de segurança tradicionais (SRVs) costumam ser inadequadas?
Na indústria química, depender exclusivamente de válvulas de alívio de pressão apresenta desvantagens significativas:
Incrustações e entupimentos: Muitos fluidos de processo tendem a solidificar ou cristalizar em temperaturas ambientes, podendo obstruir os componentes internos da válvula e impedir sua abertura.
Custos proibitivos de corrosão: as válvulas de segurança fabricadas com ligas avançadas são extremamente caras e exigem manutenção frequente.
Vazamento residual: Como as válvulas de alívio de segurança utilizam vedações dinâmicas, alcançar uma contenção 100% livre de vazamentos — especialmente para fluidos altamente tóxicos ou inflamáveis — é excepcionalmente difícil.
Nossa solução avançada para aplicações: Discos de ruptura em série com válvulas de alívio de segurança.
Para solucionar os desafios mencionados, recomendamos a instalação de um disco de ruptura — fabricado com materiais como Hastelloy ou Tântalo — a montante da válvula de alívio de segurança.
Isolamento físico: atuando como a principal linha de defesa, odisco de ruptura isola completamente o fluido corrosivo do processo da válvula de alívio de segurança. A válvula só entra em contato com o fluido em caso de sobrepressão que cause o vazamento.disco de ruptura estourar.
Redução do custo de propriedade: Essa configuração permite que os usuários utilizem válvulas de alívio de segurança fabricadas com materiais mais padronizados, prolongando significativamente os intervalos de manutenção.
Garantia de zero vazamento externo: Como componente de vedação estática, odisco de ruptura Garante a integridade hermética completa do sistema de processo durante a operação normal, atendendo assim aos padrões de emissão ambiental mais rigorosos (por exemplo, EPA/LDAR).
Estudo de caso: Projeto de modernização de reator para um grande fabricante de pesticidas.

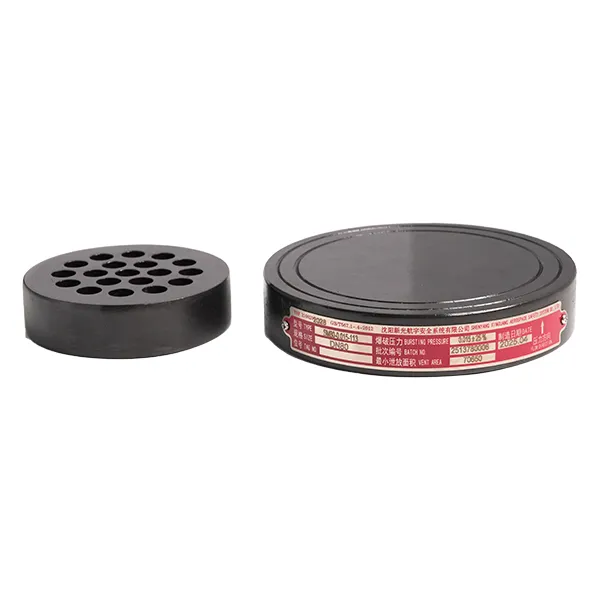

Uma multinacional do setor químico enfrentou desafios operacionais significativos durante a produção de glifosato; devido à alta acidez do fluido de reação, suas válvulas de segurança de aço inoxidável precisavam ser completamente desmontadas e revisadas a cada três meses, em média. Após a implementação de nossa solução, resolvemos o problema.Disco de ruptura de grafite + válvula de alívio de segurançaNa solução combinada, o material de grafite demonstrou excepcional resistência a ácidos fortes. Ao longo de um ciclo operacional de dois anos, as válvulas de segurança não apresentaram absolutamente nenhuma falha relacionada à corrosão. De acordo com as estatísticas do cliente, este projeto de modernização resultou em uma economia de aproximadamente US$ 150.000 em custos de manutenção de equipamentos e perdas de produção causadas por paradas inesperadas.
Destaque técnico: A importância de um design não fragmentado:

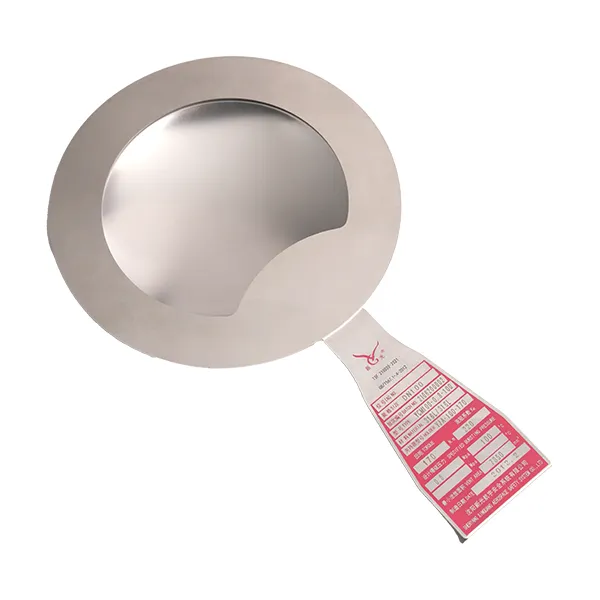

Na indústria farmacêutica, a pureza é fundamental. Recomendamos o uso de discos de ruptura com formato de cúpula invertida e que não se fragmentam; mesmo em caso de ruptura, nenhum fragmento metálico cairá no reator, evitando a contaminação de matérias-primas caras. Além disso, o sensor do disco de ruptura transmite um sinal imediato ao sistema DCS, garantindo que os operadores sejam alertados instantaneamente sobre o evento de alívio de pressão e possam iniciar os procedimentos de desligamento de emergência.
