No campo da segurança contra pressão, o disco de ruptura de ação direta, também conhecido como disco de ruptura sob tensão, é um dos dispositivos de alívio de pressão mais antigos e ainda amplamente utilizados na história industrial.
Para muitos engenheiros que buscam soluções econômicas para pressões baixas a médias, o disco de ruptura de ação direta é a escolha preferida. No entanto, com os avanços tecnológicos, o disco de ruptura de ação direta evoluiu de uma simples chapa metálica fina para dispositivos de segurança avançados, incluindo tipos ranhurados e compostos. Este guia irá apresentar uma análise aprofundada das aplicações modernas deste produto clássico.
I. O que é um disco de ruptura de ação direta? Revelando o princípio de funcionamento.
A chave para entender o disco de ruptura de ação direta reside na compreensão da tensão.
Sentido de instalação: A pressão do fluido atua diretamente no lado côncavo do disco de ruptura.
Mecanismo de força: À medida que a pressão do sistema aumenta, o diafragma metálico hemisférico é submetido a uma força de tração e a espessura da parede diminui gradualmente.
Princípio de funcionamento: Quando a tensão de tração excede o limite de resistência do material, o disco de ruptura se rompe em um ponto fraco predeterminado ou linha de corte, liberando assim a pressão.
Imagine o processo de encher um balão — a parede do balão vai se esticando cada vez mais até finalmente estourar. Essa é a lógica física básica do disco de ruptura de ação direta.
II. Três classificações principais de discos de ruptura de ação direta.
Nas buscas do Google, os clientes frequentemente confundem diferentes tipos de produtos de ação antecipatória. Precisamos esclarecer as classificações:
1. Tipo padrão de ação direta.
Esta é a forma mais básica, geralmente um arco de metal maciço.
Características: Rupturas baseadas no limite de resistência à tração do próprio material.
Desvantagens: Geralmente produz fragmentos ao se romper.
Limitações: Não pode ser instalado na entrada de uma válvula de segurança, pois fragmentos podem obstruir a válvula, causando consequências catastróficas. É mais adequado para instalação independente em tubulações que descarregam em uma área segura.
2. Tipo de ação direta com pontuação.
Para resolver o problema da fragmentação, os fabricantes usinaram ranhuras precisas em forma de cruz na superfície do metal.
Características: Quando a pressão atinge o valor definido, o disco de ruptura se abre perfeitamente ao longo das linhas de corte, como pétalas de uma flor.
Vantagens: Design sem fragmentos. Isso o torna uma opção econômica para uso em série com válvulas de segurança.
Aplicações: Adequado para gases, líquidos e fluxos bifásicos.

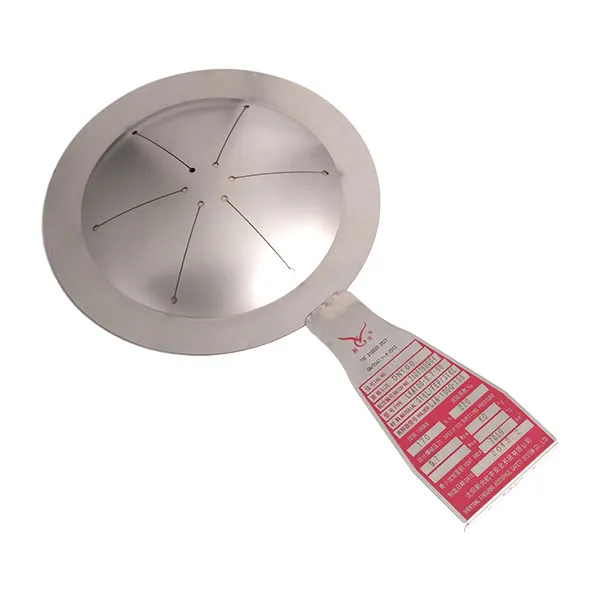

3. Tipo composto de ação direta. Este é o modelo mais avançado da família de discos de ruptura de ação direta, composto por múltiplas camadas de materiais (tipicamente uma cobertura superior metálica ranhurada + membrana de vedação + folha protetora inferior).
Características: Utiliza fendas para controlar a pressão de ruptura e emprega membranas de fluoroplástico (PTFE/FEP) ou metal como camada de vedação.
Principal vantagem: Capacidade de ruptura sob pressão ultrabaixa. Discos de ruptura metálicos de ação direta são difíceis de fabricar para pressões extremamente baixas (porque o metal é muito fino e se rompe), mas os tipos compostos podem facilmente atingir pressões de ruptura de dezenas de milibares.
Aplicações: Proteção de tanques, sistemas de biogás, vasos de baixa pressão.
III. Discos de ruptura de ação direta versus discos de ruptura de ação reversa: por que escolher os de ação direta?
Embora os discos de ruptura de ação reversa ofereçam desempenho superior, os discos de ruptura de ação direta apresentam vantagens insubstituíveis nos seguintes cenários:
Aplicações de pressão extremamente baixa:
Para tanques ou vasos de baixa pressão, discos de ruptura de ação reversa muitas vezes não podem ser fabricados para atingir pressões de ruptura extremamente baixas. Nesse caso, discos de ruptura compostos de ação direta são a melhor (ou mesmo a única) opção.
Maior flexibilidade de tamanho:
Em aplicações com dimensões reduzidas (como 1/8 de polegada ou 1/4 de polegada), o processo de fabricação de discos de ruptura de ação direta é mais consolidado.
Custo econômico:
Para sistemas de distribuição de energia que não exigem ciclos de alta frequência e apresentam flutuações mínimas de pressão, os discos de ruptura de ação direta oferecem custos iniciais de aquisição mais baixos.
