Na área de segurança de processos industriais, o gerenciamento de pressão é um aspecto crucial. Seja nas indústrias petroquímica, farmacêutica, alimentícia ou de novas energias, a proteção contra sobrepressão é uma defesa fundamental contra danos aos equipamentos e uma garantia da segurança do pessoal. Os discos de ruptura, como dispositivos de alívio de pressão que não se fecham automaticamente, tornaram-se indispensáveis em sistemas de segurança industrial devido à sua resposta rápida, excelente vedação e capacidade de lidar com grandes vazões.
Muitos engenheiros e gerentes de compras frequentemente enfrentam desafios complexos na hora de selecionar dispositivos de alívio de pressão. Este artigo abordará os princípios de funcionamento dos discos de ruptura, seus principais tipos (como os de ação direta e os de ação reversa) e os principais parâmetros de seleção para ajudá-lo a tomar a decisão de compra mais bem informada.
I. O que é uma hérnia de disco? Por que ela é tão importante?

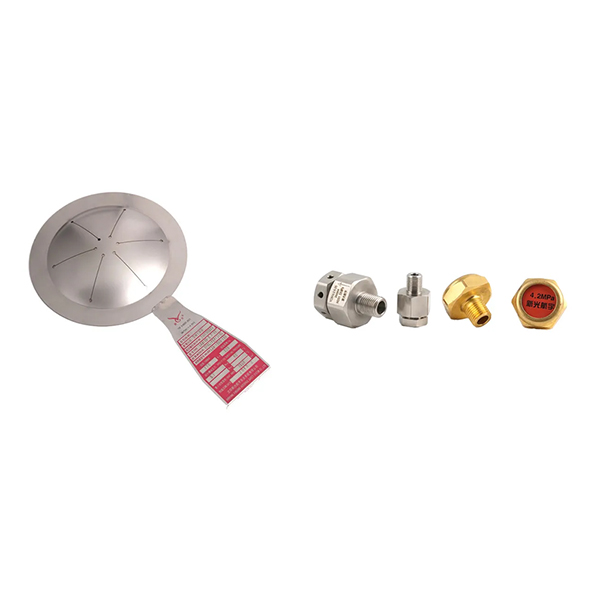

Um disco de ruptura é um elemento sensível à pressão projetado para romper a uma pressão e temperatura predeterminadas. Ao contrário das válvulas de segurança, os discos de ruptura são dispositivos de uso único. Assim que a pressão do sistema excede a pressão de ruptura definida, o disco de ruptura abre instantaneamente, reduzindo a pressão do sistema ao liberar o fluido, protegendo, dessa forma, o vaso de pressão ou a tubulação contra danos por sobrepressão.
Principais vantagens dos discos de ruptura:
Sem vazamentos: Antes da ruptura, os discos de ruptura oferecem excelente desempenho de vedação, tornando-os ideais para o manuseio de fluidos tóxicos, caros ou inflamáveis.
Tempo de resposta rápido: Os discos de ruptura normalmente respondem a aumentos de pressão em milissegundos, tornando-os particularmente adequados para cenários que exigem alívio instantâneo de pressão (como o alívio de pressão em explosões de poeira).
Grande área de fluxo: Após a ruptura, os discos de ruptura geralmente proporcionam uma área de alívio de passagem total, maximizando a capacidade de fluxo.
Alta resistência à corrosão: Os discos de ruptura podem ser fabricados com diversos materiais especiais (como Hastelloy, tântalo, grafite, etc.), permitindo que suportem ambientes extremamente corrosivos.
II. Discos de ruptura vs. válvulas de segurança: como escolher e combiná-los?
Uso independente:
As válvulas de segurança são religáveis; elas fecham automaticamente após o alívio da pressão, permitindo que o sistema continue operando. No entanto, elas são mais caras e apresentam risco de pequenos vazamentos.
Os discos de ruptura são dispositivos de uso único; devem ser substituídos após a ruptura. Possuem estrutura simples, são relativamente baratos e não apresentam vazamentos.
Uso da série:
Esta é a combinação mais comum na indústria, geralmente com o disco de ruptura instalado na entrada da válvula de segurança. Proteção de válvulas de segurança: Os discos de ruptura isolam fluidos corrosivos ou viscosos das válvulas de segurança, prevenindo a corrosão ou o bloqueio da válvula e, assim, reduzindo os custos de manutenção de válvulas de segurança caras.
Garantia de Vazamento Zero: Esta combinação utiliza a característica de vazamento zero do disco de ruptura e mantém a função de fechamento automático da válvula de segurança (assim que o disco de ruptura se rompe, a válvula de segurança se abre para aliviar a pressão e, em seguida, se fecha, minimizando a perda do fluido).
III. Principais tipos de discos de ruptura: de ação direta vs. de ação reversa:
A escolha do tipo correto de disco de ruptura determina diretamente a segurança e a vida útil do equipamento. O mercado é composto principalmente por três categorias: discos de ruptura de ação direta, discos de ruptura de ação reversa e discos de ruptura de grafite.
1. Discos de ruptura de ação direta:
Este é o projeto mais tradicional. A pressão do fluido atua na face côncava do disco de ruptura, e o material é submetido a uma força de tração. Quando a tensão de tração excede a resistência à tração do material, o disco de ruptura se rompe.
Vantagens: Custo mais baixo, adequado para aplicações simples de baixa pressão.
Desvantagens: Taxa de operação relativamente baixa, geralmente apenas 70% a 80%. Isso significa que, se a pressão de operação do seu sistema estiver próxima da pressão de ruptura, esse tipo de disco de ruptura é propenso a falhas prematuras devido à fadiga do metal. Além disso, esse tipo geralmente não é adequado para ambientes de alto vácuo, a menos que um suporte de vácuo seja adicionado.
2. Discos de ruptura de ação reversa:
Esta é uma opção de alta qualidade para a indústria moderna. A pressão do fluido atua na face convexa do disco de ruptura, submetendo o material a uma força de compressão. Quando a pressão atinge o valor predefinido, a cúpula se deforma e é cortada por um suporte de lâmina ou estrutura de corte.
Vantagens:
Alta taxa de operação: até 90% ou mesmo 95%. Isso significa que o sistema pode operar muito próximo da pressão de ruptura sem sofrer falha por fadiga.
Alta resistência à fadiga: Excelente resistência aos ciclos de pressão, com uma vida útil várias vezes superior à dos modelos de ação direta.
Resistente ao vácuo: Suporta vácuo total sem suporte adicional.
Design sem fragmentos: Muito adequado para instalação abaixo de válvulas de segurança.
Cenários de aplicação: Alta pressão, pressão pulsante, fluidos de alto valor agregado e aplicações em série com válvulas de segurança.
3. Discos de ruptura de grafite:
Fabricado com grafite impregnado, que utiliza a força de cisalhamento para romper. Vantagens: Excelente resistência à corrosão por ácidos e bases fortes (exceto ácido fluorídrico) e custo relativamente baixo.
Desvantagens: Frágil, exigindo cuidado extra durante o transporte e a instalação; fragmentos podem contaminar dutos a jusante.
