No mundo de alto risco dos processos industriais, a segurança não é apenas uma exigência regulamentar — é a base da continuidade operacional. Entre os vários componentes de segurança usados em sistemas pressurizados, o Disco de Alívio de Pressão (também conhecido como disco de ruptura) se destaca como a mais crítica e última linha de defesa.
Quer você administre uma fábrica de produtos químicos, uma refinaria de petróleo ou um laboratório farmacêutico, entender como um disco de alívio de pressão funciona e selecionar o modelo correto pode evitar falhas catastróficas em equipamentos, proteger sua equipe e minimizar paradas dispendiosas.
1. O que é um disco de alívio de pressão?
Um disco de alívio de pressão é um dispositivo de segurança sensível à pressão, que não se fecha automaticamente, projetado para romper a uma pressão e temperatura predeterminadas. Sua função principal é proporcionar uma abertura instantânea para alívio de pressão, protegendo vasos de pressão, tubulações e outros sistemas fechados contra condições de sobrepressão ou vácuo.
Ao contrário de uma válvula de segurança com mola, um disco de alívio de pressão é um componente descartável. Uma vez que cumpre sua função rompendo, ele deve ser substituído. No entanto, essa simplicidade é sua maior vantagem, oferecendo uma vedação hermética e um tempo de resposta mais rápido do que quase qualquer outra tecnologia de alívio.
2. Como funciona um disco de alívio de pressão?
O mecanismo de um disco de alívio de pressão baseia-se na engenharia de precisão. O disco é instalado entre dois flanges em um suporte específico. Quando a pressão do sistema atinge a pressão de ruptura para a qual o disco foi projetado, a resistência à tração do material é excedida, causando a ruptura do disco.
Este processo permite que o excesso de fluido (gás, líquido ou vapor) saia do sistema rapidamente, reduzindo a pressão interna a níveis seguros. Como não possui partes móveis, um disco de alívio de pressão pode responder a picos de pressão em milissegundos, tornando-o ideal para aplicações com alta volatilidade.
3. Principais tipos de discos de alívio de pressão.
Nem todos os ambientes industriais são iguais, por isso oferecemos diversas variações do Disco de Alívio de Pressão para atender a necessidades específicas:

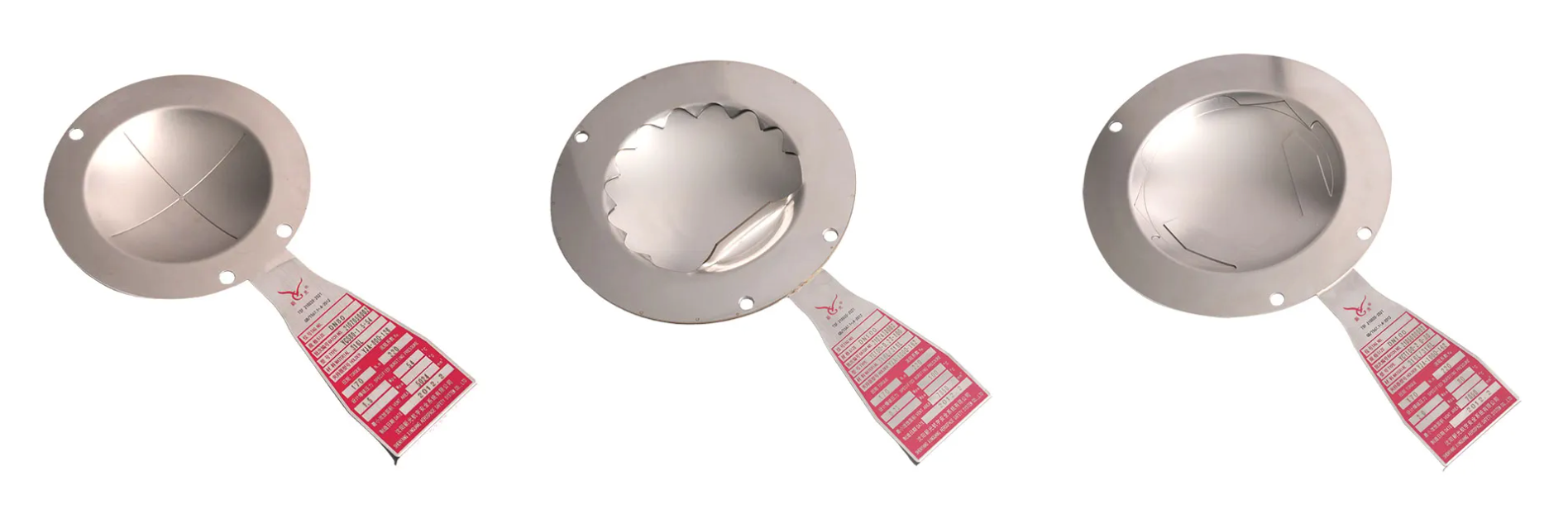

A. Discos de ação direta(Sob carga de tensão).
Nesse projeto, a pressão é aplicada na face côncava do disco. À medida que a pressão aumenta, o metal se estica até atingir seu ponto de ruptura. Esses discos são versáteis e amplamente utilizados em aplicações de alta e baixa pressão.

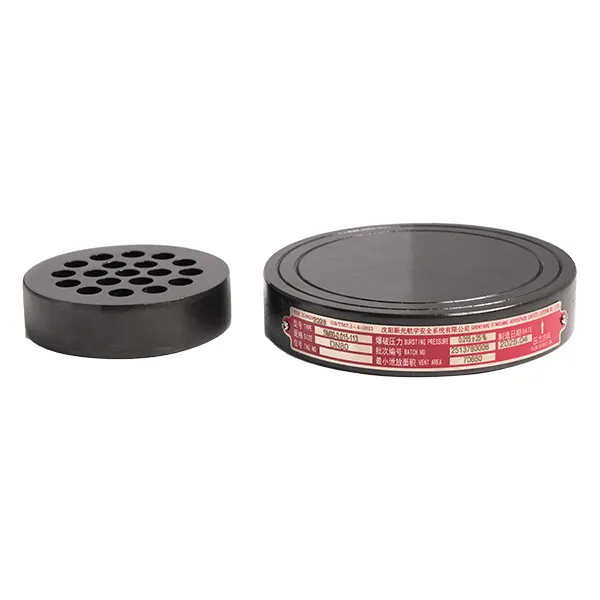

B. Discos de ação reversa(Carregado por compressão).
Nesse processo, a pressão é aplicada na face convexa. Quando a pressão de ruptura é atingida, a cúpula do disco colapsa e se rompe, geralmente sendo cortada por uma lâmina ou um risco. Esses discos são conhecidos por sua durabilidade e capacidade de operar com pressões de até 90-95% da sua pressão de ruptura nominal.
C. Discos de alívio de pressão de grafite.
Ideais para ambientes altamente corrosivos onde as ligas metálicas podem falhar, os discos de grafite oferecem excelente resistência química e são frequentemente utilizados na indústria de processamento químico.
