Como um dispositivo crítico de alívio de pressão, os discos de ruptura são amplamente utilizados em diversos vasos de pressão e sistemas de tubulação. No entanto, durante o processo de seleção, muitos usuários se deparam com um dilema comum: qual é exatamente a diferença entre discos de ruptura planos e discos de ruptura com domo invertido? E como escolher entre eles?
I. O que é um disco de ruptura plano?
O Disco de Ruptura Plano refere-se a um tipo de disco de ruptura plano com uma estrutura relativamente simples. É tipicamente fabricado a partir de finas lâminas metálicas ou materiais compósitos. À medida que a pressão aumenta gradualmente, a membrana do disco é submetida a tensão de tração; assim que a pressão de ruptura predefinida é atingida, a membrana rompe-se diretamente sob tensão, aliviando a pressão. Estruturalmente, o Disco de Ruptura Plano não possui um formato de cúpula pré-moldado e não requer processos de fabricação complexos; consequentemente, seus custos de produção são relativamente baixos e seus prazos de entrega são curtos. Isso explica por que ele é amplamente adotado em diversas aplicações industriais básicas. No entanto, o Disco de Ruptura Plano também possui uma característica distinta: durante todo o seu ciclo operacional, a membrana permanece sob tensão de tração constante. De acordo com a experiência da indústria, quando a pressão de operação a longo prazo do sistema se aproxima de 70% a 80% da pressão de ruptura, a membrana torna-se suscetível a danos por fadiga, o que pode levar a um desvio na pressão de ruptura real ou mesmo à falha prematura.
II. O que é ruptura discal por flambagem reversa?

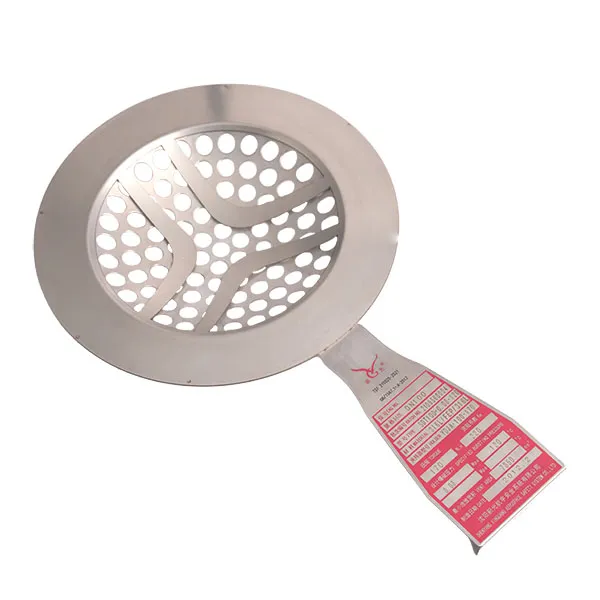

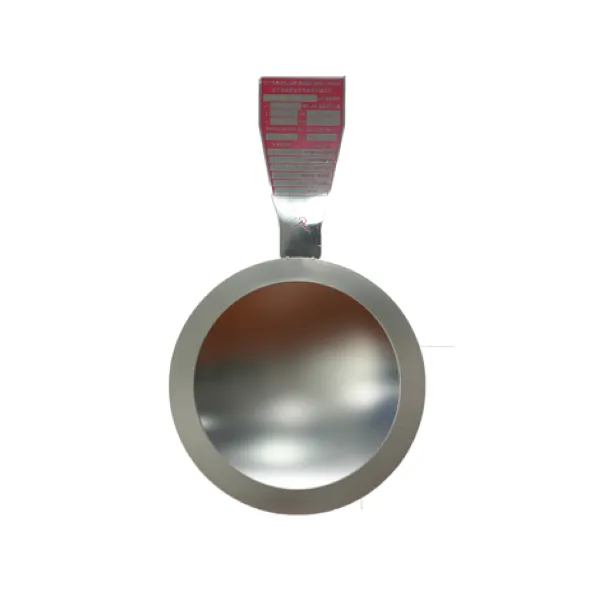

Quando instalado, oDisco de ruptura por flambagem reversa O disco de ruptura é submetido à pressão reversa; a pressão do sistema atua sobre o lado convexo (externo) da cúpula, mantendo sua estabilidade estrutural. À medida que a pressão aumenta gradualmente e atinge o limite predefinido, a membrana sofre instabilidade estrutural instantânea — invertendo-se abruptamente de sua configuração original de cúpula invertida — e então se abre rapidamente por meio de ranhuras pré-cortadas para aliviar a pressão.
A principal vantagem conferida por este projeto estrutural é que, em condições normais de operação, o disco de ruptura por flambagem reversa é submetido principalmente a tensões de compressão, e não de tração. Dados de inúmeros experimentos conduzidos pela Xinguang demonstram que o disco de ruptura por flambagem reversa pode operar de forma estável por longos períodos dentro de uma faixa de pressão de 80% a 90% de sua pressão de ruptura, sem comprometer significativamente sua vida útil.
III. Quais são as principais diferenças entre os dois?
1. Mecanismo de Tensão: Durante a operação, o Disco de Ruptura Plano é submetido a tensão de tração, enquanto o Disco de Ruptura com Flambagem Reversa é submetido principalmente a tensão de compressão. Como os materiais geralmente apresentam maior estabilidade sob tensão de compressão, o design com cúpula invertida oferece uma vantagem estrutural.
2. Vida útil: O disco de ruptura plano é propenso à fadiga sob condições de alta carga, e sua vida útil típica varia de 1 a 2 anos (dependendo das condições operacionais específicas). Em contraste, sob condições idênticas, a vida útil doDisco de ruptura por flambagem reversa Pode ser ampliada em 30% a 50% — ou até mais. 3. Precisão: A tolerância à pressão de ruptura para discos de ruptura do tipo Flat Rupture Disc normalmente fica entre ±5% e ±10%, enquanto o tipo Reverse Flapping Rupture Disc — graças à sua estabilidade estrutural superior — pode manter uma tolerância de ±3% a ±5%.
4. Processo de Fabricação: O processo de fabricação de discos de ruptura com domo invertido é mais complexo; consequentemente, seu custo é tipicamente de 20% a 40% maior do que o de discos planos. Para certas condições operacionais simples, o uso de discos com domo invertido pode não ser necessário.
Referências e notas
Esta informação foi compilada com base na literatura técnica geral da indústria e na experiência prática de engenharia da XinGuang, utilizando fontes como normas de segurança para vasos de pressão, manuais de aplicação de discos de ruptura e resumos de dados de testes relevantes. Os parâmetros específicos podem variar dependendo do projeto do fabricante e das condições operacionais específicas. Para a seleção do produto, recomenda-se alinhar as opções com os requisitos específicos do projeto e consultar um fabricante especializado para verificação técnica.
