Vasos de pressão com certificação ASME: Guia de seleção e especificações paraDisco de ruptura por flambagem reversas:

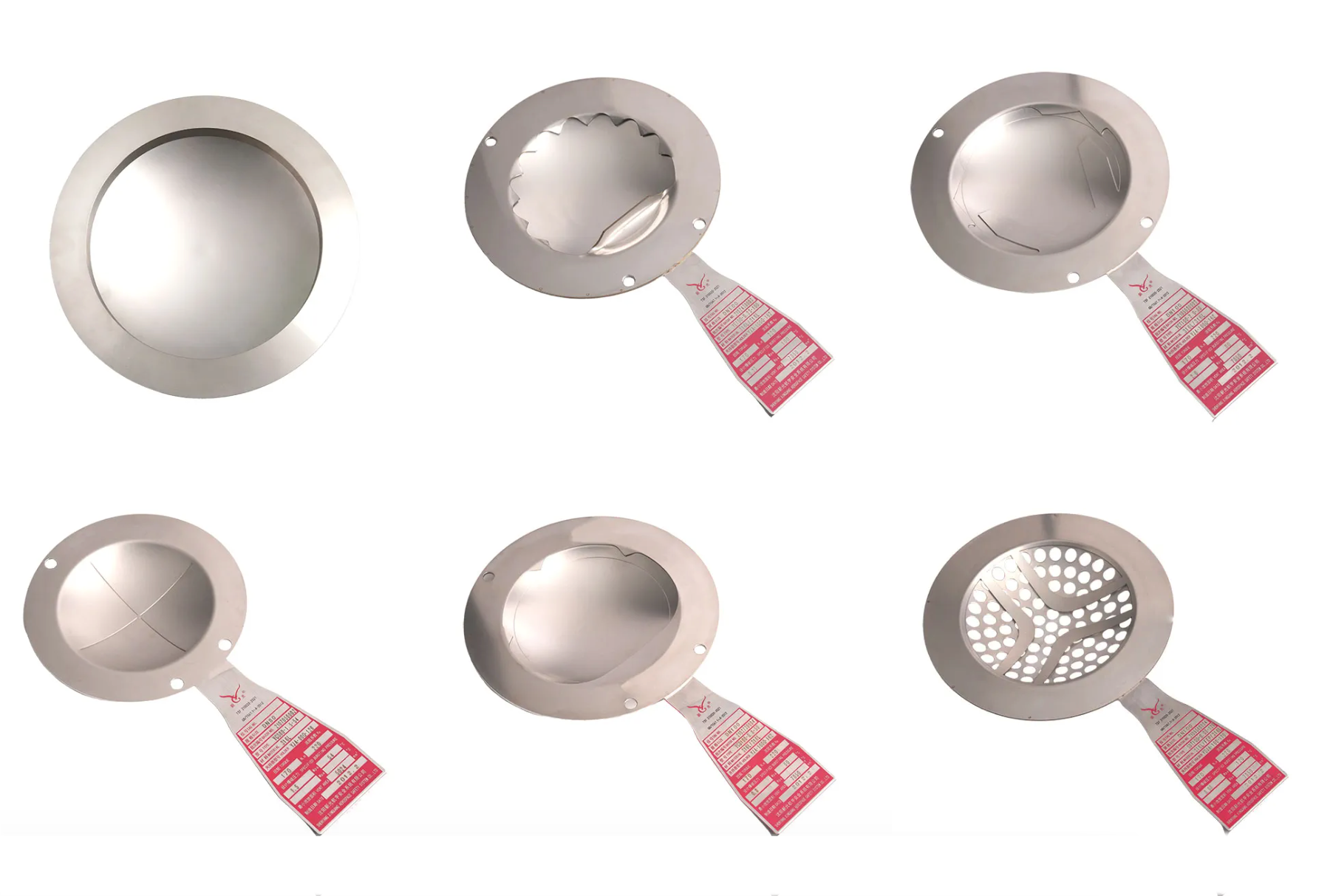

Dentre os diversos tipos de discos de ruptura disponíveis, o Disco de Ruptura por Flambagem Reversa se destaca como a escolha padrão para vasos de pressão de alta qualidade.
Por que os discos de ruptura por flambagem reversa são a escolha preferida para vasos de pressão de exportação?
Em comparação com os tradicionais de ação diretadiscos de ruptura,Discos de ruptura por flambagem reversaOferecem vantagens técnicas incomparáveis em condições operacionais exigentes:
1. Índice de Operacionalidade Extremamente Alto:
Ação direta convencionaldiscos de rupturanormalmente só podem suportar uma pressão operacional diária de até 70% da sua pressão de ruptura nominal; inversamente,Discos de ruptura por flambagem reversaostentam uma taxa de operação de até 90% a 95%. Isso significa que seu vaso de pressão pode operar com eficiência em pressões muito próximas ao seu limite de projeto, sem causar fadiga prematura.disco de ruptura.
2. Resistência superior à fadiga por pulsação:
Em sistemas caracterizados por frequentes flutuações de pressão — como as saídas de compressores de ar ou bombas alternativas — a estrutura de ação reversa pode suportar dezenas de milhares de pulsos de pressão sem falhar.
3. Ruptura não fragmentada:
Quando umDisco de ruptura por flambagem reversa Em caso de ruptura, o dispositivo se rompe ao longo de linhas pré-marcadas (sejam elas transversais ou circunferenciais) sem gerar fragmentos metálicos. Essa característica é um pré-requisito para seu uso em conjunto com uma válvula de segurança, pois impede que fragmentos obstruam a sede da válvula.
Principais parâmetros de seleção de acordo com as normas ASME (Leitura obrigatória para engenheiros):
Selecionar o certodisco de ruptura envolve mais do que simplesmente confirmar os requisitos de pressão e temperatura; requer uma compreensão completa da lógica dos parâmetros subjacentes exigida pelas normas ASME:
1. Procure o selo ASME "UD" e o registro NB.
A mera alegação de conformidade com as normas ASME é insuficiente. Uma conformidade verdadeira é necessária.disco de ruptura Deve passar por certificação de capacidade pelo Conselho Nacional de Inspetores de Caldeiras e Vasos de Pressão (National Board of Boiler and Pressure Vessel Inspectors) e ostentar o selo ASME "UD" em sua placa de identificação metálica. Ao selecionar um modelo, sempre exija do fornecedor comprovante de registro no Conselho Nacional, juntamente com o coeficiente de descarga correspondente (valor Kd).
2. Defina com precisão a MDR (Faixa de Projeto de Fabricação) e a Tolerância de Ruptura.
• Tolerância à ruptura: A ASME estipula que, quando a pressão de ruptura especificada exceder 40 psig (2,76 bar), a tolerância padrão à ruptura é de ±5%.
• MDR (Faixa de Projeto de Fabricação): Refere-se à faixa de tolerância dentro da qual o fabricante produz odisco de rupturaPara maximizar a utilização da pressão de projeto de um vaso, os fabricantes de ponta normalmente oferecem flambagem reversa de alcance zero (Zero MDR).discos de rupturaIsso significa que, se você especificar uma pressão de ruptura calibrada de 100 bar, o fabricante produzirá o disco com base exatamente nessa pressão de 100 bar, sem aplicar qualquer compensação para baixo em relação à pressão de projeto.
Configuração típica: Código ASME para discos de ruptura em série com válvulas de segurança:
Para recipientes que contenham substâncias altamente tóxicas ou corrosivas, ou aqueles que exigem estanqueidade total (como sistemas de hidrogênio), os engenheiros normalmente instalam um sistema de flambagem reversa.disco de ruptura no lado de entrada da válvula de segurança.
Em caso de ruptura, o disco não deve obstruir a capacidade de descarga normal da válvula de segurança (portanto, deve-se selecionar um tipo de flambagem reversa não fragmentável).
Requisitos de Ventilação da Câmara Intermediária: O espaço fechado situado entre os dois dispositivos deve estar equipado com um dreno, uma válvula de ventilação e um manômetro ou alarme. Se odisco de ruptura Caso ocorra um pequeno vazamento, a contrapressão resultante dentro da câmara impedirá que o disco se rompa na pressão definida.
"Produto em três partes, instalação em sete partes": Especificações do suporte do disco de ruptura:
Nunca misture e combine suportes indiscriminadamente! Fivela invertidadiscos de rupturasão extremamente sensíveis às condições de instalação:
Controle de Torque: A precisão de ruptura de um disco de flambagem reversa é determinada pela altura de sua cúpula. Se os parafusos da flange forem apertados em excesso (torque excessivo), a cúpula se deformará, causando uma queda drástica na pressão de ruptura real.
Orientação incorreta: Se um disco de flambagem reversa for instalado ao contrário — com o lado côncavo voltado para o fluido do processo — sua pressão de ruptura real aumentará drasticamente para 1,5 vezes a pressão de ajuste original ou até mais; isso constitui uma situação extremamente perigosa!
