O principal dilema na seleção de discos de ruptura:
Quando engenheiros de tubulação e gerentes de segurança são encarregados de especificar dispositivos de alívio de pressão para uma nova instalação industrial, um dos dilemas técnicos mais comuns que enfrentam é a escolha entre discos de ruptura de ação direta e de flambagem reversa. Embora ambos cumpram o propósito fundamental de proporcionar alívio instantâneo de pressão durante um evento de sobrepressão, seus princípios mecânicos, capacidades de desempenho e aplicações ideais são bastante diferentes. Na Shenyang Xinguang Aerospace Safety System Co., Ltd., fabricamos ambas as tecnologias. Este guia foi desenvolvido para ajudá-lo a compreender os princípios de engenharia por trás de cada tipo, permitindo que você tome uma decisão informada e crítica para a segurança em seu processo de aquisição.
Mecanismos dos discos de ruptura de ação direta:

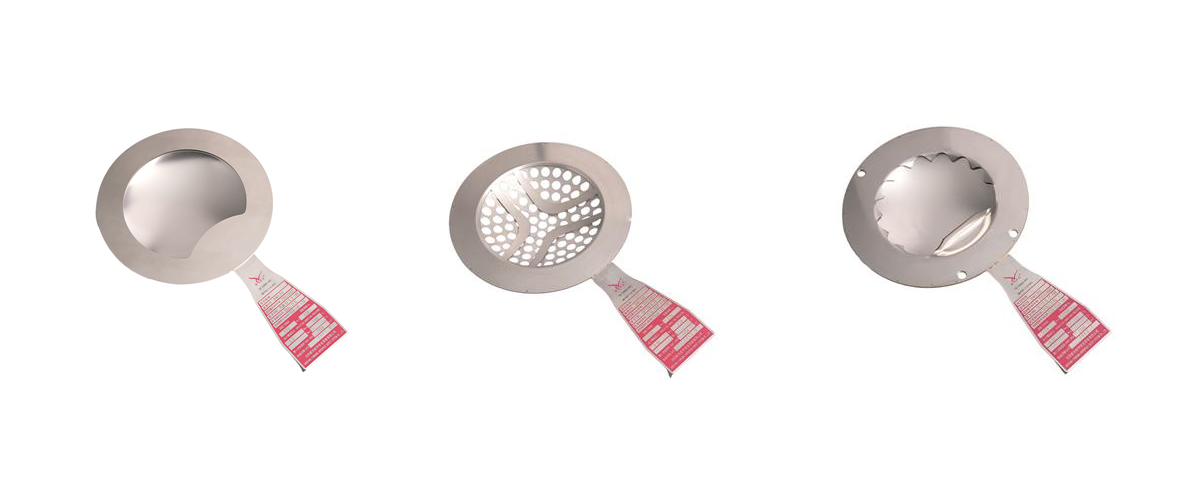

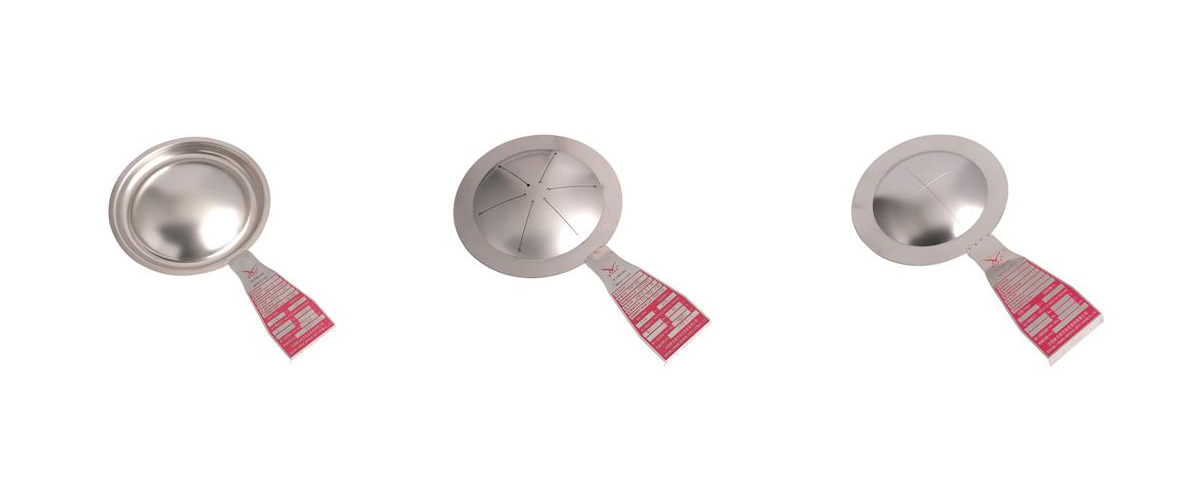

Discos de ruptura de ação direta Os discos de proteção contra sobrepressão (também conhecidos como discos tensionados ou convencionais) são o modelo tradicional na indústria de proteção contra sobrepressão. Nessa configuração, a cúpula do disco fica voltada para fora do fluido do processo. À medida que a pressão do processo aumenta, o metal é submetido à tensão. Quando a pressão do sistema atinge o limite precisamente calibrado, a resistência à tração do metal é superada, fazendo com que o disco se estique, ceda e, por fim, se rompa.
Vantagens e casos de uso ideais:Discos de ação direta Geralmente são muito econômicos e excelentes para aplicações de baixa pressão. Estão disponíveis em uma ampla variedade de materiais e são relativamente simples de fabricar. No entanto, apresentam limitações. Como o metal está constantemente se esticando sob pressão, normalmente suportam uma taxa de operação de apenas cerca de 70% a 80%. Se a pressão do sistema flutuar muito, o metal pode sofrer fadiga prematura, levando a um rompimento indesejado. Além disso, muitos tubos convencionaisdiscos de ação direta fragmentar-se-ão ao romper, o que as torna inadequadas para uso a montante de uma válvula de alívio de segurança.
Engenharia Avançada de Discos de Ruptura por Flambagem Reversa:
Discos de ruptura por flambagem reversarepresentam um enorme avanço na engenharia de segurança. Neste projeto, a cúpula do disco fica voltada diretamente para o fluido do processo. Em vez de estar sob tensão, o metal é submetido à compressão. À medida que a pressão aumenta, o disco resiste até atingir seu ponto crítico de flambagem. Em uma fração de segundo, a cúpula inverte seu sentido, retornando à posição original e se rompendo ao longo de linhas de corte usinadas com precisão ou abrindo-se por meio de um conjunto de lâminas.
Por que os engenheiros preferem a tecnologia de flambagem reversa: O princípio de carregamento por compressão oferece benefícios extraordinários. Primeiro, os discos de flambagem reversa podem atingir taxas de operação extremamente altas — frequentemente até 90% ou 95% da pressão mínima de ruptura. Isso permite que sua planta opere com segurança em pressões mais altas, maximizando a eficiência da produção. Segundo, como o metal não se estica nem sofre fluência em condições normais de operação, esses discos oferecem resistência muito superior à ciclagem de pressão e à fadiga. Finalmente, os modernos discos de flambagem reversa fabricados pela Shenyang Xinguang Aerospace Safety System Co., Ltd. são projetados para serem estritamente não fragmentáveis. Isso significa que nenhum pedaço de metal se desprenderá e contaminará sua tubulação subsequente ou danificará válvulas de segurança caras.
Como escolher a planta certa:
Resumindo o processo de seleção: Se você trabalha com uma pressão de processo constante e não pulsante, precisa de uma solução econômica e a fragmentação não é uma preocupação, então...disco de ação direta Pode ser perfeitamente adequado. No entanto, se o seu processo envolver ciclos de pressão agressivos, exigir uma alta taxa de operação, necessitar de resistência ao vácuo ou exigir um design que não se fragmente para proteger os equipamentos a jusante, um disco de ruptura com flambagem reversa é a escolha indiscutivelmente superior.
Precisa de ajuda especializada para escolher o tamanho certo?
A seleção da arquitetura de disco correta exige uma análise cuidadosa do seu sistema de tubulação e dos dados do processo. Confiar em palpites não é uma opção em segurança industrial. Os engenheiros especializados da Shenyang Xinguang Aerospace Safety System Co., Ltd. estão prontos para avaliar suas especificações técnicas. Entre em contato com nossa equipe hoje mesmo para solicitar uma consultoria técnica ou uma cotação detalhada.
