Em indústrias como a de cimento, armazenamento e transporte de grãos, mineração, têxtil e química, a poeira orgânica suspensa no ar pode inflamar-se devido ao atrito mecânico, à eletricidade estática ou a faíscas, levando à deflagração ou mesmo a uma explosão.Discos planos de ruptura para poeiraSão instalados em silos de armazenamento, funis, coletores de pó, transportadores pneumáticos e secadores. Quando a pressão interna aumenta anormalmente, eles a aliviam ativamente, reduzindo o risco de ruptura do equipamento.
O que é um disco de ruptura plano tipo Dust?

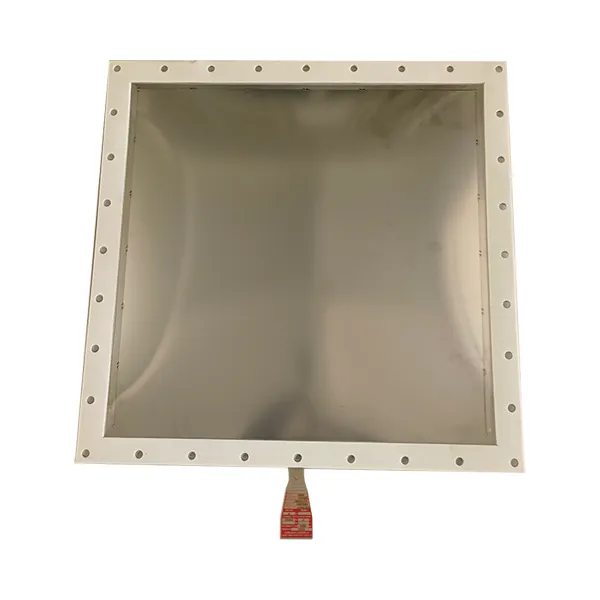

UMdisco de ruptura tipo poeira plana É um dispositivo de alívio de pressão sem partes móveis. Geralmente é fabricado como um painel redondo ou retangular plano e montado em uma abertura pré-cortada em um recipiente ou duto fechado. Ele utiliza o material da membrana metálica e ranhuras pré-cortadas para definir a pressão de ruptura — não necessita de energia ou sinal externo. A Shenyang Xinguang Hangyu oferece os tipos PK e LKT.discos de ruptura tipo poeira planaO material padrão é o aço inoxidável austenítico; os materiais compósitos incluem PTFE e PFA. A membrana de vedação é feita de F4 ou F46, e também pode ser usada em aplicações sanitárias ou para contato com alimentos.
Como funciona?
UMdisco de ruptura tipo poeira plana Funciona com base em uma pressão predefinida. A membrana possui ranhuras com formato específico. Quando a pressão interna atinge o valor de ruptura calibrado, a membrana se rompe ou se abre rapidamente ao longo das ranhuras — em milissegundos — criando um caminho de alívio que direciona a mistura de gás e poeira em alta pressão para uma área segura. Para o tipo LKT, quando a pressão de ruptura é de 0,01 MPa ou inferior, a tolerância é de ±0,0017 MPa; acima de 0,01 MPa, a tolerância é de ±0,0034 MPa.
Como isso ajuda a prevenir explosões industriais?
A chave para prevenir explosões industriais é o alívio de pressão oportuno. Quando a pressão aumenta repentinamente em um coletor de pó ou funil — devido ao acúmulo de pó, alimentação muito rápida ou outros motivos — odisco de ruptura tipo poeira plana A válvula abre ativamente na pressão definida, liberando a onda de pressão e a chama, e reduzindo a probabilidade de ruptura da carcaça ou explosão secundária. Sob pressão estática constante, suporta de 0 a 300 mmH₂O; sob pressão variável cíclica, de 0 a 2000 mmH₂O. A pressão de operação pode chegar a 60%–80% da pressão mínima de ruptura. Isso significa que ela não será acionada acidentalmente durante flutuações normais do processo — apenas quando ocorrer um evento real de sobrepressão.
O que considerar ao escolher um disco de ruptura plano para pó?
Diversos fatores são importantes na seleção: Pressão normal de operação e limite de pressão do equipamento — a pressão de ruptura calibrada do disco deve estar entre esses valores. Temperatura do fluido: os produtos padrão operam de -30 °C a 240 °C. Para temperaturas de processo de 240 °C a 400 °C, pode-se adicionar um escudo térmico ou medidas de resfriamento. Dimensões de montagem: disponível em formatos redondo e retangular; tamanhos especiais podem ser negociados. Para condições de vácuo, escolha um modelo projetado para serviço em vácuo.
Exemplos de aplicação na indústria.
Discos planos de ruptura para poeiraJá são utilizados em diversos setores industriais. Em fábricas de cimento, são instalados em grandes silos de armazenamento e coletores de pó para evitar picos de pressão causados por bloqueios de material ou falhas em ventiladores. No armazenamento e transporte de grãos, funis e linhas de transferência pneumática utilizam discos de ruptura para reduzir incidentes de explosão de poeira. Na indústria têxtil, sistemas de coleta de poeira, dutos de ar e caixas de coleta também dependem de discos de ruptura como via de alívio. Além disso, também são utilizados em secadores e reatores em aplicações químicas e de proteção ambiental.
