Em sistemas de vapor, oválvula de alívio de segurança para rupturac é o dispositivo principal para prevenir incidentes de sobrepressão. Quando a pressão aumenta repentinamente em uma caldeira, vaso de pressão ou tubulação devido à expansão térmica, fechamento acidental de válvulas ou outros motivos, oVálvula de alívio de segurança para disco de ruptura A válvula abre automaticamente para aliviar a pressão e fecha novamente quando a pressão retorna ao normal. Se a seleção estiver incorreta — por exemplo, orifício subdimensionado ou pressão de ajuste errada — a válvula pode não abrir a tempo ou pode abrir com frequência em condições normais, causando mau funcionamento do sistema ou até mesmo acidentes.
O que é uma válvula de alívio de segurança para disco de ruptura?
UMVálvula de alívio de segurança para disco de ruptura É uma válvula auto-operada que não depende de energia externa. Quando a pressão estática de entrada atinge a "pressão de ajuste" predefinida, o disco abre rapidamente. Para aplicações com vapor, geralmente é necessária uma ação de abertura rápida — ou seja, a válvula abre completamente em vez de gradualmente — para descarregar o fluido e reduzir a pressão do sistema. Após a pressão cair para a pressão de fechamento, a válvula fecha automaticamente. Essas válvulas devem atender a padrões específicos de projeto, fabricação e teste. Os tamanhos de orifício comuns variam de 9,5 mm a 146 mm, com 14 diâmetros padrão. As classes de pressão abrangem seis classificações (de 150 a 2500 lb) e as faixas de temperatura variam de -268 °C a +538 °C.
Como escolher a válvula de segurança adequada para o disco de ruptura?
Ao selecionar uma válvula, concentre-se na pressão de ajuste, na capacidade de alívio necessária, no material e na temperatura. A pressão de ajuste normalmente não deve ser superior a 1,1 vezes a pressão de projeto do equipamento e não inferior a 1,03 vezes a pressão de operação. Para caldeiras a vapor, quando a pressão nominal do vapor for inferior a 5,88 MPa, a pressão de ajuste para aVálvula de alívio de segurança para disco de ruptura A pressão de alívio é geralmente 1,06 vezes a pressão de operação. A área do orifício necessária deve ser calculada com base na capacidade máxima de alívio requerida. Uma estimativa aproximada é multiplicar a vazão de vapor por um fator de segurança, geralmente 1,2. Sistemas de vapor de alta pressão (por exemplo, caldeiras de geração de energia) e sistemas de aquecimento de baixa pressão diferem significativamente nos cálculos de capacidade de alívio, portanto, cada um deve ser dimensionado separadamente. Materiais padrão abrangem temperaturas de -268 °C a +538 °C, mas para meios corrosivos ou de alta temperatura, serão necessárias ligas resistentes ao calor ou um escudo térmico. Para sistemas de vapor saturado, um orifício com mola é recomendado.Válvula de alívio de segurança para disco de ruptura É comum. Para vapor superaquecido, considere um projeto operado por piloto para evitar desligamentos falsos causados pela vaporização do fluido.
Erros comuns na seleção de produtos e como evitá-los.
Confundir válvulas de elevação total com válvulas de microelevação: Selecionar com base apenas no diâmetro nominal do flange pode levar a esse erro. As válvulas de elevação total possuem alta elevação do disco e são adequadas para gases e vapor; as válvulas de microelevação são usadas principalmente para líquidos. O uso de uma válvula de microelevação em um sistema de vapor pode resultar em capacidade de alívio insuficiente.
Utilização de materiais comuns para vapor em alta temperatura: Acima de 120°C, materiais comuns podem causar vazamento de vapor ou aderência.

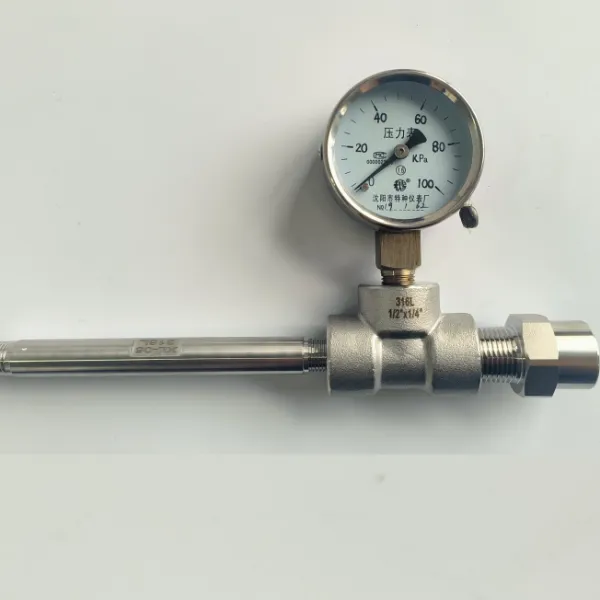

Ignorando os requisitos de conexão em série: Quando umVálvula de alívio de segurança para disco de ruptura Se utilizado em série com um disco de ruptura, um dispositivo de alívio de pressão zero (incluindo um manômetro, válvula de alívio, conexão em T, etc.) deve ser instalado na cavidade entre eles. Caso contrário, o acúmulo de contrapressão afetará o funcionamento preciso do disco de ruptura.
Impacto das condições do sistema na seleção.
A alta contrapressão pode afetar as características de abertura e fechamento da válvula. Dependendo da contrapressão real, escolha um modelo com fole balanceado ou com acionamento por piloto. O tipo de conexão (flangeada, roscada, soldada) deve ser compatível com a tubulação do sistema, e as classificações de pressão dos flanges podem variar entre as normas. Além disso, não negligencie o traçado da tubulação de descarga e os cálculos da força de reação — uma tubulação muito longa ou com muitas curvas aumenta a contrapressão. Para locais com vibração significativa, evite válvulas com mecanismos auxiliares que possam causar acionamento indevido.
Selecionando umVálvula de alívio de segurança para disco de ruptura Para um sistema de vapor, é necessário equilibrar pressão, temperatura, capacidade de alívio, contrapressão e outros fatores. Evite erros comuns de seleção e tome decisões com base na compatibilidade dos materiais e nas normas aplicáveis. Para sistemas de vapor com fluidos corrosivos ou que exigem isolamento sem vazamentos, recomenda-se uma combinação em série de um disco de ruptura e um...Válvula de alívio de segurança para disco de ruptura Vale a pena considerar.
