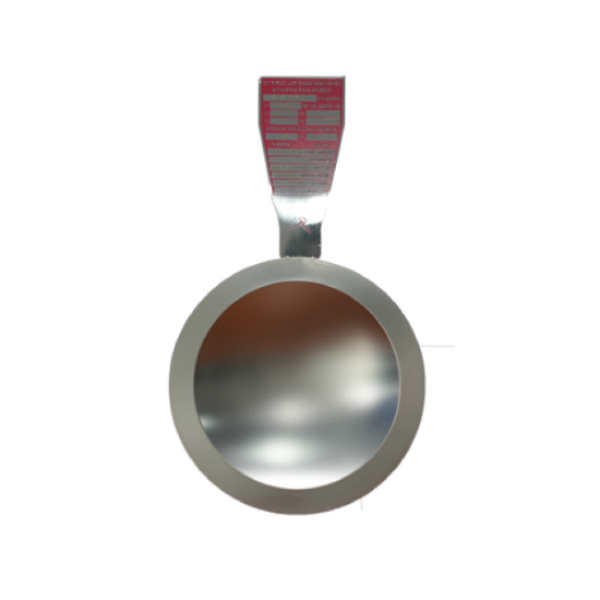

Em setores como petroquímica, gás natural, farmacêutico, alimentício e energético, oDisco de ruptura tipo lâmina de arco reversoTornou-se uma solução comum de proteção contra pressão. Oferece uma alta relação de pressão operacional, excelente resistência à fadiga e um controle de pressão de ruptura mais estável. Comparada às estruturas de arco frontal, aDisco de ruptura tipo lâmina de arco reversoFrequentemente, demonstra-se mais confiável sob exposição prolongada à pressão pulsante ou quando operando próximo à pressão de ruptura definida. Consequentemente, em projetos de engenharia com altas exigências de segurança de equipamentos e operação contínua, um número crescente de técnicos prioriza essa estrutura.
Contudo, mesmo com um design de produto avançado, a seleção, instalação ou utilização inadequadas podem levar a falhas prematuras ou funcionamento anormal. Portanto, é necessário prestar especial atenção aos seguintes aspetos-chave nas aplicações práticas.
Entendendo corretamente a relação entre a pressão de operação e a pressão de ruptura.
Uma vantagem significativa doDisco de ruptura tipo lâmina de arco reversoÉ a sua capacidade de operar com uma alta relação de pressão, normalmente atingindo de 80% a 90% da pressão de ruptura definida. No entanto, isso não significa que possa operar infinitamente próximo do limite.
Durante a fase de seleção, deve-se levar em consideração os seguintes aspectos:
Pressão máxima de operação contínua do sistema.
Picos de pressão instantâneos.
A amplitude das flutuações durante os ciclos de inicialização e desligamento.
Se a pressão de operação a longo prazo se aproximar frequentemente do ponto de ruptura, mesmo uma estrutura em arco reverso pode sofrer acúmulo acelerado de fadiga. Portanto, recomenda-se manter uma margem de segurança razoável e realizar cálculos com base nas condições reais de operação.
Considerando o impacto da pressão pulsante e das cargas cíclicas
ODisco de ruptura tipo lâmina de arco reversoApresenta excelente resistência à pulsação. No entanto, se o sistema tiver flutuações de pressão de alta frequência (por exemplo, saídas de compressores, sistemas de bombeamento), o impacto do número de ciclos na vida útil do material ainda precisa ser avaliado.
Em cenários de pulsação de alta frequência, deve-se prestar especial atenção a:
A amplitude das flutuações de pressão.
O número médio de ciclos diários.
A presença de pressões transitórias do tipo impacto.
Caso necessário, considere adicionar dispositivos de amortecimento ou medidas de amortecimento de vibração no projeto do sistema para reduzir o impacto no disco que se rompe na origem.
Rigorosa observância da direção de instalação e do controle de torque.
ODisco de ruptura tipo lâmina de arco reversoPossui uma direção de instalação específica. A instalação incorreta levará diretamente ao mau funcionamento ou à ruptura prematura.
Portanto, durante a instalação, é essencial confirmar:
A direção correta de aplicação de pressão no disco.
Verificar se a superfície de vedação do flange está limpa e plana.
Verificar se o torque de aperto dos parafusos é uniforme e atende às especificações.
O torque excessivo pode causar tensão anormal na membrana do disco, enquanto o torque insuficiente pode levar a vazamentos ou falha na vedação. A fase de instalação é uma fonte frequente de problemas em campo e deve ser executada rigorosamente de acordo com as instruções técnicas.
Atenção aos efeitos da corrosão no meio e da temperatura
Mesmo materiais de aço inoxidável ou ligas de alta qualidade podem sofrer alterações graduais de desempenho em ambientes altamente corrosivos ou de alta temperatura. A corrosão pode reduzir a espessura da membrana do disco, alterando a pressão de ruptura; as variações de temperatura podem afetar a resistência do material, causando assim uma alteração na pressão de ruptura.
Portanto, durante a fase de seleção, é necessário especificar:
A composição do meio (incluindo a presença de íons cloreto, ácidos, álcalis e sulfetos).
Temperaturas máximas e mínimas de funcionamento.
A possibilidade de mudanças repentinas de temperatura.
Para meios complexos, deve-se priorizar a seleção de materiais com maior grau de resistência à corrosão e realizar cálculos de correção de temperatura.
A importância da inspeção regular e da substituição preventiva.
Como componente de proteção de segurança, os discos de ruptura normalmente não são acionados em condições normais. No entanto, eles ainda podem ser afetados por fadiga ou corrosão durante o uso prolongado.
Recomenda-se a realização de inspeções regulares com base nos registros operacionais do sistema, incluindo:
Verificar se há sinais visíveis de deformação ou corrosão.
Verificação de folgas nas conexões flangeadas.
Verificar se há algum vazamento anormal.
Para sistemas críticos, um cronograma de substituição preventiva pode ser estabelecido em vez de esperar que um problema ocorra.
Conclusão
O Disco de ruptura tipo lâmina de arco reversoOferece vantagens técnicas distintas em sistemas de pressão modernos. No entanto, alcançar uma operação estável e de longo prazo depende da seleção adequada, da instalação padronizada e da manutenção científica.
Do ponto de vista da engenharia, um disco de ruptura não é apenas um item de consumo; ele representa a barreira de segurança máxima para o sistema pressurizado. A negligência de qualquer detalhe pode acarretar riscos potenciais.
Se você estiver selecionando um equipamento para condições de alta pressão ou alta pulsação, entre em contato conosco logo no início do seu projeto. Com base nas suas condições operacionais específicas, podemos auxiliar na avaliação dos parâmetros do processo e fornecer especificações e opções de materiais adequadas, ajudando seu sistema a alcançar uma operação mais segura, estável e confiável a longo prazo.
