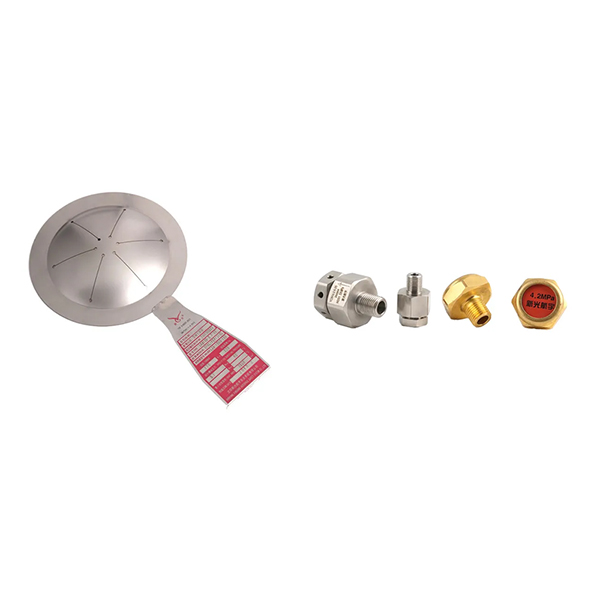

UMDisco de Ruptura de Segurança O disco de ruptura é um dispositivo de segurança para alívio de pressão utilizado em vasos de pressão, tubulações ou outros sistemas fechados. Quando a pressão interna do sistema excede um valor de segurança predefinido, o disco de ruptura se rompe instantaneamente, criando uma abertura de alívio para liberar rapidamente o fluido, evitando assim que o equipamento exploda ou seja danificado devido à sobrepressão. Geralmente apresenta uma estrutura simples, boa vedação e resposta rápida de alívio de pressão. É amplamente utilizado em setores industriais como petróleo, engenharia química, energia elétrica e farmacêutica, servindo como um componente de proteção essencial para a operação segura de equipamentos pressurizados. O uso correto dos discos de ruptura de segurança é fundamental para garantir que essa última linha de defesa para equipamentos pressurizados possa atuar com precisão e aliviar a pressão de forma eficaz, prevenindo acidentes graves.
Classificação dos discos de ruptura de segurança
Disco de ruptura com carga de tensão (ação direta), LP: O elemento sensível à pressão tem um formato abaulado (ação direta), com a pressão do sistema atuando no lado côncavo do disco.
Disco de Ruptura com Sulcos e Carregamento por Tração, LC: Um disco de ruptura com carregamento por tração e sulcos usinados para concentração de tensão. A pressão de ruptura é determinada principalmente pela resistência desses sulcos.
Disco de ruptura ranhurado sob tensão (LFT): Composto por duas ou mais camadas, incluindo uma membrana de vedação e pelo menos uma camada sob tensão com orifícios ou ranhuras.
Disco de ruptura com carga de compressão (ação reversa): O elemento sensível à pressão tem um formato de cúpula invertida, com a pressão do sistema atuando no lado convexo do disco.
Conjunto de lâminas de ação reversa, YD: Um disco de membrana de camada única. É usado em conjunto com um suporte equipado com um conjunto de lâminas. Ao sofrer flambagem e reversão, o disco é rompido pelas lâminas do suporte.
Conjunto de dentes de ação reversa, YE: Um disco de ruptura de ação reversa que se rompe ao inverter o sentido de rotação quando entra em contato com um anel dentário serrilhado.
Disco de ruptura ranhurado de ação reversa, YC: Um disco de ruptura de ação reversa com ranhuras usinadas para concentrar a tensão.
Disco de ruptura ranhurado de ação reversa, YF: Composto por duas ou mais camadas, incluindo uma membrana de vedação e pelo menos uma camada de ação reversa com orifícios ou ranhuras.
Disco de ruptura tipo plano: O elemento sensível à pressão é plano, com a pressão do sistema atuando no plano do disco.
Como selecionar um disco de ruptura de segurança?
A seleção de um disco de ruptura deve ser determinada com base nas condições operacionais específicas: para líquidos ou situações de alta pressão, devem ser selecionados os tipos com carga de tração (como o LP), sendo o tipo ranhurado com carga de tração (LFT) adequado para baixa pressão. Para gases, pressão cíclica ou cargas pulsantes, devem ser priorizados os tipos com carga de compressão com excelente resistência à fadiga (como YD, YE, YC, YF); esses tipos normalmente operam sem produzir fragmentos e têm uma longa vida útil. Se instalado a montante de uma válvula de segurança, deve-se escolher um tipo que não se fragmente (como a série de ação reversa). Em resumo, use tipos com carga de tração para líquidos e tipos com carga de compressão para gases; alta pressão exige projetos padrão com carga de tração, baixa pressão exige projetos ranhurados com carga de tração e cargas pulsantes exigem projetos com carga de compressão.
Cenários aplicáveis para dispositivos de disco de ruptura de segurança
Quando o fluido de trabalho é viscoso, propenso à cristalização ou polimerização, ele pode facilmente aderir ou bloquear uma válvula de segurança. Nesses casos, umaDisco de Ruptura de Segurança deve ser usado.
Se a pressão dentro do equipamento aumentar de forma repentina e abrupta, uma válvula de segurança pode não ter tempo suficiente para abrir e aliviar a pressão.SRuptura de disco de segurança pode responder rapidamente.
Para gases altamente tóxicos ou caros, as válvulas de segurança são propensas a vazamentos, causando poluição e desperdício.Discos de ruptura de segurançaOferecem vedação confiável e previnem eficazmente essas perdas.
Em condições de meios altamente corrosivos, as válvulas de segurança requerem materiais nobres caros (como ouro, prata e platina), o que resulta em custos elevados.Discos de ruptura de segurança Podem ser fabricados com materiais resistentes à corrosão, reduzindo custos.
Discos de ruptura de segurança Pode ser utilizado em conjunto com válvulas de segurança, aproveitando a função de religamento da válvula de segurança e a alta integridade de vedação do disco de ruptura.
Quando as temperaturas de operação são muito baixas, afetando o funcionamento normal de uma válvula de segurança (por exemplo, congelamento ou funcionamento lento),Discos de ruptura de segurança Não são limitadas por baixas temperaturas e ainda podem fornecer alívio de pressão confiável.
Situações em que os dispositivos de disco de ruptura de segurança não são aplicáveis
Em sistemas com eventos frequentes de sobrepressão ou flutuações excessivas de temperatura.
Discos de ruptura com carga de compressão (ação reversa) não são adequados para meios altamente viscosos ou meios que possam formar cristalização substancial na superfície abaulada.
