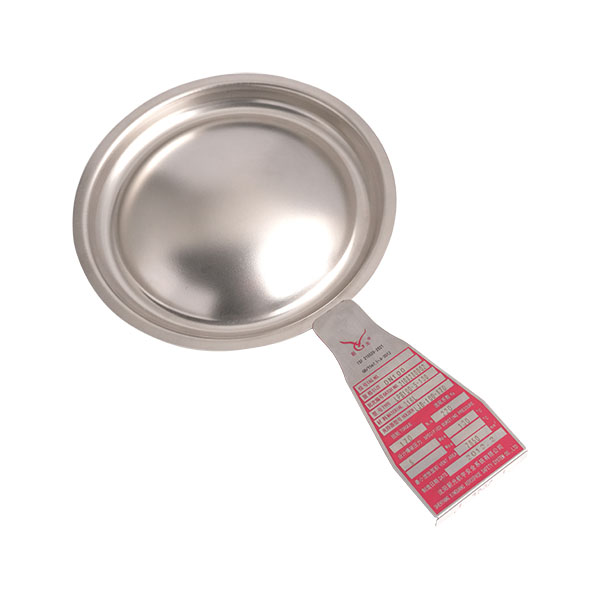

Disco de Ruptura de Segurança É um dispositivo de segurança utilizado em vasos de pressão. Quando a pressão interna do vaso excede um valor predefinido, o disco de ruptura se rompe automaticamente, liberando rapidamente a pressão para evitar que o equipamento exploda ou vaze devido à sobrepressão. O princípio de funcionamento de um disco de ruptura de segurança baseia-se nas características de resistência do material do diafragma; quando a pressão atinge um valor crítico, o material do diafragma se rompe rapidamente, proporcionando assim o alívio da pressão.
Estrutura e Materiais dos Discos de Ruptura de Segurança
Estrutura: Um disco de ruptura de segurança é normalmente feito de materiais metálicos ou não metálicos e apresenta uma área fragilizada (ou seja, o ponto de ruptura). Dependendo dos requisitos da aplicação, os discos de ruptura podem ser projetados em formatos planos, abaulados ou outros.
Materiais: Os materiais comuns incluem metais como aço inoxidável, ligas de níquel, ligas de titânio e materiais não metálicos como politetrafluoroetileno (PTFE). A escolha do material depende de fatores como a pressão de operação, a faixa de temperatura e as características do fluido.
Princípio de funcionamento dos discos de ruptura de segurança
Estágio de Acumulação de Pressão: Em condições normais de operação, a pressão interna do vaso é transmitida para o ambiente externo através das partes de suporte do disco de ruptura. À medida que a pressão aumenta gradualmente, a tensão no disco de ruptura também aumenta.
Atingindo o Ponto de Ruptura: Quando a pressão dentro do vaso atinge ou ultrapassa o valor definido no disco de ruptura, a tensão no ponto de ruptura atinge a resistência máxima do material. Nesse momento, oDisco de Ruptura de Segurança fraturas nesse ponto, formando uma abertura.
Estágio de alívio de pressão: Assim que o disco de ruptura de segurança se rompe, o gás ou líquido de alta pressão dentro do recipiente é liberado rapidamente para o ambiente externo através desta abertura. A queda brusca de pressão ajuda a proteger o recipiente contra danos adicionais.
Manuseio subsequente: Após o rompimento, geralmente é necessário instalar um novo disco de ruptura de segurança para restaurar o funcionamento normal do equipamento. Simultaneamente, o evento de rompimento deve ser registrado e analisado para otimizar o projeto e as condições de operação do equipamento.
Características dos discos de ruptura de segurança
Os discos de ruptura de segurança possuem baixa tolerância à variação da pressão de ruptura, permitindo que o equipamento opere de forma estável dentro de uma faixa de pressão segura.
Os discos de ruptura de segurança podem ser personalizados com base em parâmetros como características do fluido, faixa de temperatura e níveis de pressão, atendendo às necessidades de diversos setores industriais.
Os discos de segurança contra ruptura são submetidos a testes de pressão e vedação em 100% dos casos na fábrica. Os componentes principais foram validados quanto à resistência à fadiga, permitindo que suportem inúmeros ciclos de pressão.
Por que escolher os discos de ruptura de segurança aeroespacial da XinGuang?
Possuímos muitos anos de experiência no setor e nossa equipe técnica especializada pode desenvolver rapidamente soluções personalizadas para discos de ruptura de alta pressão, com base nos parâmetros de operação fornecidos pelos clientes.
Oferecemos um serviço completo, desde a consulta técnica preliminar e o projeto até a orientação de instalação e a manutenção pós-venda, garantindo uma experiência sem preocupações para nossos clientes.
Nossos discos de ruptura de alta pressão possuem certificação ISO 9001 de sistema de gestão da qualidade. Atendemos mais de 500 empresas industriais e acumulamos vasta experiência em diversos setores.
