Em sistemas de armazenamento de fluidos criogênicos — como gás natural liquefeito (GNL), oxigênio líquido e nitrogênio líquido — os tanques de armazenamento criogênico normalmente operam em ambientes extremos, variando de -162 °C a -196 °C. Como os fluidos criogênicos sofrem vaporização contínua durante o armazenamento, a pressão interna dentro do tanque está em constante flutuação. Dados da indústria indicam que a taxa de evaporação diária dos tanques criogênicos geralmente fica entre 0,05% e 0,15%; isso implica que os dispositivos de proteção contra sobrepressão devem possuir capacidade tanto de estabilidade a longo prazo quanto de resposta rápida. Como um componente crítico de proteção de segurança, a qualidade da instalação do disco de ruptura determina diretamente a segurança de todo o sistema em caso de incidente de sobrepressão.
I. Preparação para a Instalação

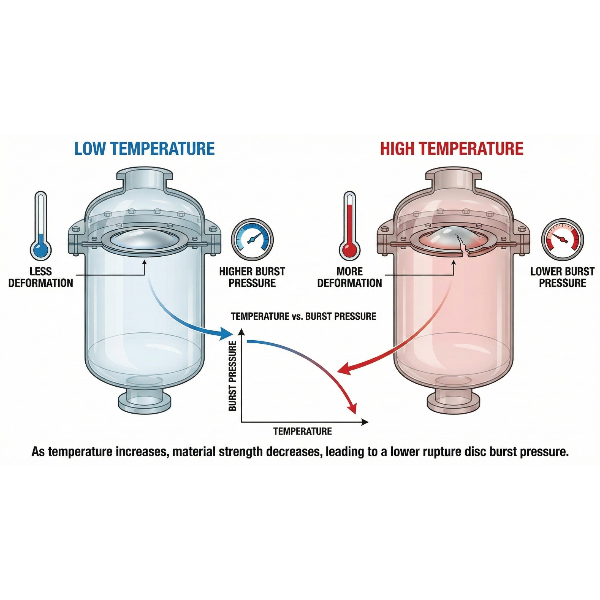

Antes de instalar um disco de ruptura, é essencial verificar se o modelo selecionado é adequado às condições específicas de operação criogênica. Os ambientes criogênicos alteram as propriedades dos materiais; por exemplo, embora a resistência à tração do aço inoxidável aumente em aproximadamente 10% a 20% em baixas temperaturas, sua ductilidade diminui. Se o material for escolhido de forma inadequada, pode ocorrer falha frágil. Consequentemente, os tanques de armazenamento criogênico normalmente utilizam aço inoxidável 316L ou ligas à base de níquel, e odiscos de ruptura Os componentes utilizados nessas aplicações precisam manter um desempenho estável mesmo em temperaturas tão baixas quanto -196 °C. A precisão da pressão de ruptura de um disco de ruptura geralmente precisa ser controlada dentro de ±5% (com produtos de alta qualidade atingindo ±3%), e a pressão de projeto é normalmente definida entre 1,25 e 1,5 vezes a pressão normal de operação. Antes da instalação, as superfícies de vedação dos flanges também devem ser inspecionadas minuciosamente para garantir que a rugosidade da superfície seja controlada para Ra ≤ 3,2 μm e que as superfícies estejam livres de arranhões, manchas de óleo ou contaminantes particulados. Dados experimentais demonstram que mesmo impurezas tão pequenas quanto 0,1 mm podem aumentar significativamente o risco de vazamento em condições criogênicas.
II. Considerações críticas durante a instalação
A instalação dediscos de ruptura Exige atenção meticulosa aos detalhes. É imprescindível seguir rigorosamente as marcações do produto para verificar a orientação correta de instalação. Dados de testes indicam que, se um disco de ruptura for instalado ao contrário, sua pressão de ruptura real pode variar em mais de 20%, ou o dispositivo pode parar de funcionar completamente; este é um dos erros mais comuns encontrados em instalações de campo. Ao instalar o suporte do disco (conjunto do flange), é essencial garantir que a força de aperto seja aplicada uniformemente. Os parafusos devem ser apertados gradualmente em sequência diagonal, utilizando uma chave dinamométrica para garantir um controle preciso. Se o torque do parafuso variar em mais de ±15% do valor especificado, a pressão de ruptura real do disco pode variar de 5% a 10%. Além disso, o diafragma de um disco de ruptura normalmente tem uma espessura de apenas 0,03 mm a 0,5 mm, tornando-o extremamente suscetível a danos. Se ocorrerem arranhões superficiais tão pequenos quanto 0,01 mm, a pressão de ruptura pode diminuir em aproximadamente 10%. Portanto, qualquer contato mecânico ou compressão deve ser estritamente evitado durante o processo de instalação.
III. Verificação de compatibilidade e segurança do sistema após a instalação
1. Após a conclusão da instalação, a capacidade do disco de ruptura de funcionar eficazmente depende significativamente da compatibilidade de todo o sistema. Durante o processo de resfriamento de um tanque de armazenamento criogênico, os componentes metálicos sofrem contração térmica; por exemplo, quando o aço carbono é resfriado da temperatura ambiente para -196 °C, sua taxa de contração linear é de aproximadamente 0,3%. Essa contração pode resultar em uma redução de 10% a 20% na pré-carga dos parafusos, comprometendo assim a integridade da vedação. Consequentemente, uma nova inspeção deve ser realizada durante a fase operacional inicial para garantir a estabilidade da estrutura de conexão.
2. O canal de alívio de pressão deve permanecer desobstruído. Como um dispositivo de alívio de pressão de abertura total, um disco de ruptura oferece uma área de descarga efetiva equivalente a 100% do diâmetro nominal da tubulação; no entanto, se a tubulação de descarga for mal projetada — por exemplo, contendo um número excessivo de curvas ou sujeita a contrapressão — a eficiência da descarga pode ser reduzida em 15% a 30%. Além disso, se a contrapressão exceder 10% a 15% da pressão de ruptura especificada, poderá comprometer diretamente o desempenho operacional do disco de ruptura.
3. Após a instalação, deve ser realizada uma verificação completa do sistema, incluindo testes de estanqueidade (normalmente exigindo uma taxa de vazamento ≤1×10⁻⁵ Pa·m³/s), verificação da orientação da instalação e testes de pressão. Dados estatísticos indicam que mais de 30% dos problemas de vazamento em estágios iniciais são atribuíveis a erros de instalação ou procedimentos de comissionamento iniciais; portanto, esta fase crítica não deve ser negligenciada.
A instalação de discos de ruptura em tanques de armazenamento criogênico é uma tarefa que exige o máximo de conhecimento técnico e atenção meticulosa aos detalhes. Da seleção e instalação do produto à verificação final do sistema, cada etapa é regida por padrões de dados e protocolos operacionais específicos. Somente por meio de um controle rigoroso de todo o processo é que o disco de ruptura consegue uma resposta em nível de milissegundos em caso de sobrepressão, garantindo assim a rápida liberação da pressão e proporcionando uma robusta proteção para o sistema de armazenamento criogênico.
